很多工程師在使用PLC的數字量輸入點的時候，時常都會問廠家PLC的DI點可不可以接NPN或是PNP的接近開關，抑或是咨詢兩線制/三線制/四線制的接近開關如何與PLC的DI點連接，本周就先跟大家簡單分享這兩個問題。

首先我們先說下接近開關，對接近它的物體有“感知”能力的元件，這類傳感器不需要接觸到被檢測物體，當有物體移向傳感器，并接近到一定距離時，傳感器就有“感知”，通常把這個距離叫“檢出距離”，利用傳感器對接近物體的敏感特性制作的開關，就是接近開關，接近開關分兩線制、三線制及四線制。

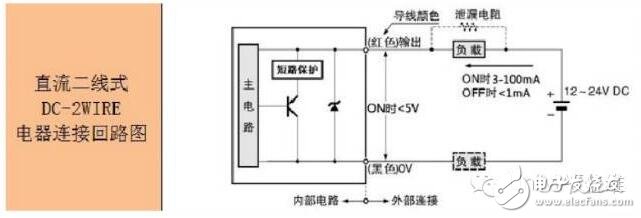

1、兩線制接近開關

（1）有兩根線

（2）需要串聯在電路上使用

（3）相當于一個普通開關，有正負極

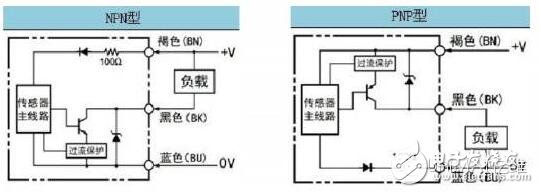

2、三線制接近開關

（1）有三根線

（2）需要單獨供電電源才能工作

（3）一路輸出，兩種輸出形式：NPN/PNP

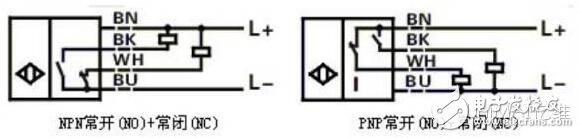

3、四線制接近開關

（1）有四根線

（2）需要單獨供電電源才能工作

（3）兩路輸出，NC/NO

（4）輸出形式：NPN/PNP

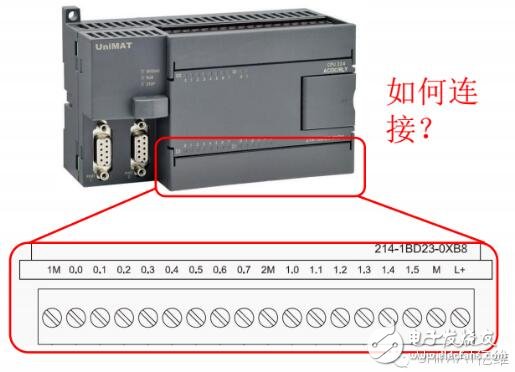

以上我們簡單介紹了三種接近開關，那么在實際應用中接近開關如何連接PLC數字量輸入呢？下面我們以億維UN214-1BD23-0XB8CPU為例說明。

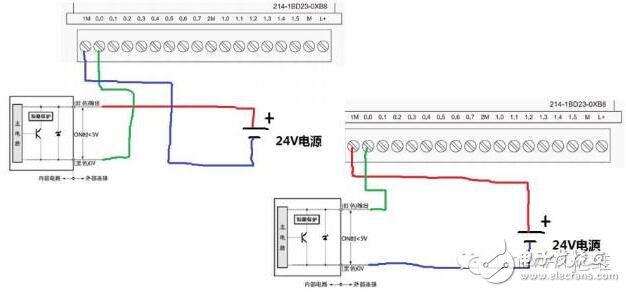

1、兩線制接近開關與UN214-1BD23-0XB8DI連接

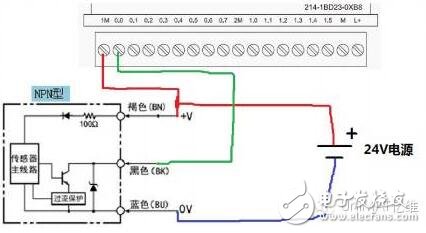

2、三線制NPN接近開關與UN214-1BD23-0XB8DI連接

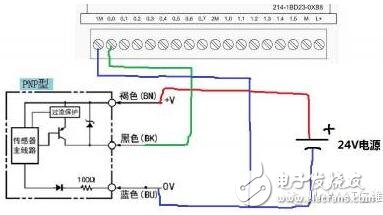

3、三線制PNP型接近開關與UN214-1BD23-0XB8DI連接
