在電子電路中，為了控制電壓和電流，需要用到電阻器。電阻器通常叫做電阻。電阻器的種類很多，從結構形式來分，有固定電阻、可變電阻和電位器三種。在電路中，電阻器的符號如圖1所示。

                              圖1
1.常用電阻的結構和特點。常用電阻有碳膜電阻、碳質電阻、金屬膜電阻、線繞電阻和電位器等。表1是幾種常用電阻的結構和特點。

表1 幾種常用電阻的結構和特點

2.標稱阻值和允許誤差。大多數電阻上，都標有電阻的數值，這就是電阻的標稱阻值。電阻的標稱阻值，往往和它的實際阻值不完全相符。有的阻值大一些，有的阻值小一些。電阻的實際阻值和標稱阻值的偏差，除以標稱阻值所得的百分?jǐn)?shù)，叫做電阻的誤差。表2是常用電阻允許誤差的等級。

表2 常用電阻允許誤差的等級

國家規定出一系列的阻值作為產品的標準。不同誤差等級的電阻有不同數目的標稱值。誤差越小的電阻，標稱值越多。表3是普通電阻的標稱阻值系列。表中的標稱值可以乘以10、100、1000、……比如1.0這個標稱值，就有1Ω、10Ω、100Ω、1kΩ、10kΩ、100kΩ、……

表3 普通固定電阻標稱阻值系列

不同的電路對電阻的誤差有不同的要求。一般電子電路，采用Ⅰ級或者Ⅱ級就可以了。在電路中，電阻的阻值，一般都標注標稱值。如果不是標稱值，可以根據電路要求，選擇和它相近的標稱電阻。
3.   電阻的額定功率。當電流通過電阻的時候，電阻由于消耗功率而發熱。如果電阻發熱的功率大于它能承受的功率，電阻就會燒壞。電阻長時間工作時允許消耗的最大功率叫做額定功率。電阻消耗的功率可以由電功率公式：

計算出來，P表示電阻消耗的功率，U是電阻兩端的電壓，I是通過電阻的電流，R是電阻的阻值。

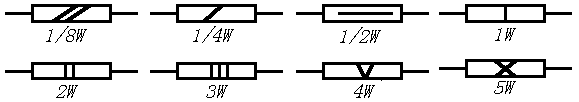

    電阻的額定功率也有標稱值，常用的有1/8、1/4、1/2、1、2、3、5、10、20瓦等。在電路圖中，常用圖2所示的符號來表示電阻的標稱功率。選用電阻的時候，要留一定的余量，選標稱功率比實際消耗的功率大一些的電阻。比如實際負荷1/4瓦，可以選用1/2瓦的電阻，實際負荷3瓦，可以選用5瓦的電阻。

圖2

4. 電阻的類別和符號。為了區別不同種類的電阻，常用幾個拉丁字母表示電阻類別，如圖3所示。第一個字母R表示電阻，第二個字母表示導體材料，第三個字母表示形狀性能。上圖是碳膜電阻，下圖是精密金屬膜電阻。表4列出電阻的類別和符號。表5是常用電阻的技術特性。

圖3

表4 電阻的類別和符號

表5 常用電阻的技術特性

5. 色環阻值表示法。碳質電阻和一些1/8瓦碳膜電阻的阻值和誤差用色環表示。在電阻上有三道或者四道色環?？拷娮瓒说氖堑谝坏郎h(huán)，其余順次是二、三、四道色環，如圖4所示。第一道色環表示阻值的最大一位數字，第二道色環表示第二位數字，第三道色環表示阻值未應該有幾個零。第四道色環表示阻值的誤差。色環顏色所代表的數字或者意義見表6。

圖4

表6 色環顏色所代表的數字或意義

比如有一個碳質電阻，它有四道色環，順序是紅、紫、黃、銀。這個電阻的阻值就是270000歐，誤差是±10%。雙比如有一個碳質電阻，它有棕、綠、黑三道色環，它的阻值就是15歐，誤差是±20%。
6. 在電路圖中電阻器和電位器的單位標注規則。阻值在兆歐以上，標注單位M。比如1兆歐，標注1M；2.7兆歐，標注2.7M。
    阻值在1千歐到100千歐之間，標注單位k。比如5.1千歐，標注5.1k；68千歐，標注68k。
    阻值在100千歐到1兆歐之間，可以標注單位k，也可以標注單位M。比如360千歐，可以標注360k，也可以標注0.36M。
    阻值在1千歐以下，可以標注單位Ω，也可以不標注。比如5.1歐，可以標注5.1Ω或者5.1；680歐，可以標注680Ω或者680。
7.  電阻的使用常識。要根據電路的要求選用電阻的種類和誤差。在一般的電路中，采用誤差10%，甚至20%的碳膜電阻就可以了。
    電阻的額定功率要選用等于實際承受功率1.5~2倍的，才能保證電阻耐用可靠。
    電阻在裝入電路之前，要用萬用表歐姆檔核實它的阻值。安裝的時候，要使電阻的類別、阻值等符號容易看到，以便核實。
