本裝置在點燃煤氣后便處于檢測狀態，一旦煤氣灶自行熄火時，能自動連續點火并發出音樂報警。
　　工作原理

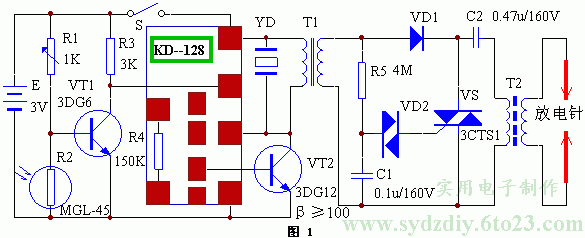

　　電路原理見圖1(點此下載原理圖)開關S與煤氣灶開關聯動。當打開煤氣時，開關S閉合，如果此時煤氣未被點燃，則光敏電阻R2處于高阻狀態，三極管VT1導通，觸發音樂集成電路工作，發出音樂。同時變壓器T1升壓輸出一峰值達120Vpp的脈沖電壓，經R5經C1充電，并經VD1經C2充電。當C1達到一定電壓時，觸發管VD2導通，可控硅導通，使已充電的C2通過T2初級和可控硅放電。結果在T2的次級感應出5－10kV高壓，由放電針尖端放電，點燃煤氣。煤氣點燃后，光敏電阻受火焰照射阻值下降，致使VT1截止，音樂奏完后停止，放電亦停止。從電路分析可看出，當煤氣火焰再次熄滅后，電路又會自動連續點火，并發出音樂報警。
　　元器件選擇與制作
　　元器件清單見下表。


編　號	名　稱	型　號	數　量
R1	電阻	1K	1
R2	光敏電阻	MGL－45	1
R3	電阻	3K	1
R4	電阻	150K	1
R5	電阻	4M	1
C1	金屬化低介電容	0.1u/160V	1
C2	金屬化低介電容	0.47/160V	1
VD1	整流二極管	IN4004	1
VD2	觸發二極管	DB－3	1
VT1	晶體三極管	3DG6 β≥80	1
VT2	晶體三極管	3DG12 β≥100	1
VS	雙向可控硅	3CTS1	1
YD	壓電陶瓷片	加助聲腔	1
IC	音樂集成電路	KD－128或其它10秒左右的	1
S	行程開關	見表下文字	1

　　本裝置耗電極小，一般兩節5號電池可使用半年以上。開關S可采用適當?shù)男谐涕_關與煤氣灶開關安裝在一體。音樂集成電路可采用奏樂10秒鐘左右的任何一種。光敏電阻選用MGL－45型，制作時將其固定于一圓管中，安裝在距火焰10cm處并對準火焰。T1用半導體收音機的輸出變壓器，倒過來使用。VD1用耐壓大于200V的整流二極管。VD2為觸發管。C1、C2的值決定放電強度和速度?？煽毓栌眯∮|發電流的3CTS1、耐壓400V。T2可用12吋電視機行輸出改制，去掉原低壓部分，用Φ＝0.35mm的高強度漆包線在原骨架上繞15匝；次級用原高壓包去掉整流管即可。放電針用自行車幅條自制，將幅條一端磨尖，兩放電針之間以5mm為宜。將開關S引出與煤氣開關聯動，調整R1使VT1分別在有無火焰時截止和導通。點火器安裝在煤氣灶的空閑位置，放電針對準煤氣噴口。
