[組圖]單端PWM控制器NCP1205及其應用

摘要：ＮＣＰ１２０５是安森美公司采用先進技術生產的一種單端脈沖寬度調制控制器。該控制器可保證在任何負載／線路條件下的完全繼續傳導模式?ＤＣＭ?和準諧振?ＱＲ?操作，同時，該器件還組合了一個真正的電流模式控制調制器和一個退磁檢測器。文中介紹了ＮＣＰ１２０５ＰＷＭ控制芯片的基本結構、工作原理和主要特點，給出了它的典型應用電路。

關鍵詞：QR；I/CO；頻率軟折彎；PWM控制器；NCP1205

１　概述

ＮＣＰ１２０５是安森美公司生產的一種先進的單端ＰＷＭ控制器。其應用領域主要包括：較大功率筆記本電腦用ＡＤ／ＤＣ適配器、脫機電池充電器和ＤＶＤ、ＣＤ唱機、ＴＶＳ、機頂盒（ＳＴＢ）等系統的開關電流（ＳＭＰＳ）及ＵＳＢ中的輔助電源等。

ＮＣＰ１２０５以準諧振（ＱＲ）操作和頻率軟折彎為主要特征。ＱＲ操作也是臨界傳導操作，可以保證功率ＭＯＳＦＥＴ在最小的漏－漏極電壓上完成開關（亦稱作谷值開關）。ＮＣＰ１２０５采用平滑頻率減小技術，是低功率ＳＭＰＳ集成管理方面的一個重要創新。由于ＮＣＰ１２０５有變頻模式（ＶＦＭ），因此當輸出功率要求減小時，可以在不變的峰值電流上降低它的工作頻率。ＮＣＰ１２０５通過谷值開關與軟頻率折彎特性相結合的方法可保證實現最低的開關損耗，同時可在無載條件操作時從電網吸取最低的功率，此外還可以保證具有最小的ＥＭＩ。

２　引腳功能和結構特點

２．１引腳功能

ＮＣＰ１２０５采用８腳ＰＤＩＰ（ＮＣＰ１２０５）、１４腳ＰＤＩＰ（ＮＣＰ１２０５ＳＰ２）和１６腳ＳＯ（ＮＣＰ１２０５ＤＲ２）３種封裝形式，表１給出了１４腳ＰＤＩＰ封裝的引腳功能說明。

表1 NCP1205P2的引腳功能

腳號	引腳名稱	功能描述
1	HV	連接已整流的高壓（HV）總線，便在IC啟動時對外部大容量電容提供充電通路
2、7、8、9、14	NC	未連接
3	Demag	零初級電流檢測，自由振蕩下操作可保證主開關重新啟動
4	FB	反饋信號輸入，用于控制PWM
5	Ct	與地之間連接一只電容器可設定最小/最大工作頻率
6	OVP	過電壓保護輸入，門限電平是2.8V
10	GND	接地
11	Isense	電流檢測輸入
12	DRV	MOS柵極驅動輸出
13	Vcc	正電流電壓施加端

２．２結構特點

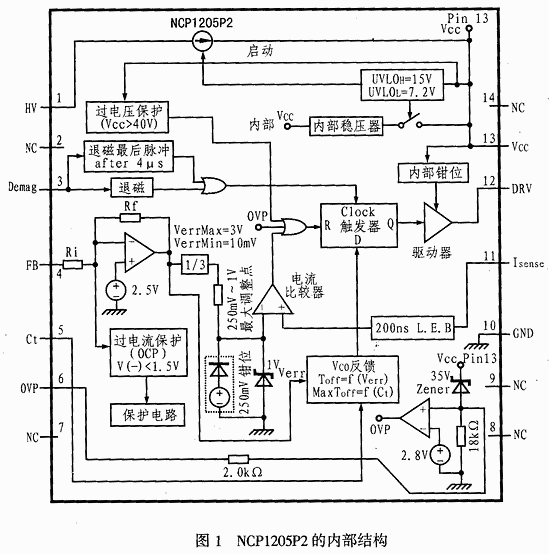

ＮＣＰ１２０５雖然采用三種封裝形式，但片內結構和電路組成基本相同。圖１所示為１４腳ＰＤＩＰ封裝的電路結構圖。

ＮＣＰ１２０５除了ＱＲ操作和軟頻率折彎之外，還具有以下幾方面的特點：

●工作電壓范圍為８～３６Ｖ(最高可達４５Ｖ)，欠壓閉鎖(ＵＶＬＯ)范圍寬達７．２～１５Ｖ；

●內含３ｍＡ的啟動電流源，其高壓啟動輸入腳ＨＶ施加的ＤＣ電壓可達５００Ｖ；

●電流消耗典型值為３ｍＡ(ｆｓｗ＝１２５ｋＨｚ、ＶＣＣ＝３６Ｖ時)，驅動器輸出源電流／鏡電流(Ｉｓｏｕｒｃｅ／Ｉｓｉｎｋ)均為２５０ｍＡ；

●電流傳感輸入內部前沿消隱(ＬＥＢ)帶有２００ｎｓ延時，因而大大提高了芯片的抗噪擾能力；

●帶有過電壓和過電流故障檢測與保護功能。

圖2 NCP1205P2的應用電路圖

３　應用電路

用ＮＣＰ１２０５Ｐ２作為單端ＰＷＭ控制器的ＳＭＰＳ電路如圖２所示。該系統的ＡＣ輸入電壓范圍為８５～１６５Ｖ，直流高壓可直接加到ＩＣ的ＨＶ腳，以用作ＩＣ啟動電壓。變壓器輔助繞組、二極管Ｄ２、電阻Ｒ２和電容Ｃ１４組成的輔助電流電路，可在ＩＣ啟動之后為ＶＣＣ腳提供工作電壓(和電流)。齊納二極管Ｄ７和光耦合器(ＳＦＨ６１５６－２)組成的從次級到初級的反饋環路可用于對ＰＷＭ電路進行控制。
