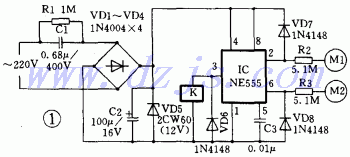

圖1和圖2是采用555時基電路制作的雙鍵觸摸開關與單鍵觸摸延遲開關。圖1中M1是“開”觸摸片,當人手觸碰時,人體感應的雜波信號加到時基電路的低電平觸發端IC的②腳,電路置位,③腳輸出高電平,繼電器K得電吸合,其常開觸點閉合,被控電器通電工作。M2為“關”觸摸片,一旦觸碰,人體感應的雜波信號加到555的閾值端IC⑥,電路復位,③腳輸出低電平,繼電器失電跳閘,被控電器停止工作。

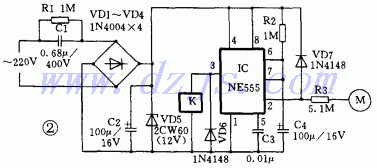

  圖2是延遲開關電路,555集成塊接成單穩態觸發器,平時處于復位狀態,繼電器K不動作。當M受到觸摸時,電路被觸發進人暫態,③腳輸出高電平,繼電器K吸合,被控電器工作。暫態時間t=1.1R2 X C4,暫態時間結束,電路翻轉成穩態,繼電器K釋放,被控電器停止工作。

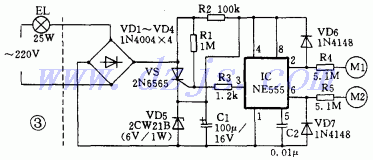

  圖3是一個電源電路采取特殊設計的用555時基電路制作而成的觸摸開關,它對外僅兩根引出線,因此可直接取代普通開關而不必更改電源布線。EL是不大于25W的白熾燈或交流接觸器。虛線左部為普通照明線路,右部為觸摸開關電路。IC處于復位狀態時,③腳輸出低電平,晶閘管VS的門極通過電阻R3被鉗位在低電平,故VS關斷,EL不亮,此時555的工作電源由220V交流電經燈EL、二極管VD1~VD4整流、電阻R2限流、VD5穩壓與IC1濾波獲得約6V直流工作電壓供電。當 555時基電路②腳受觸發處于置位時,IC③腳輸出高電平,VS開通,EL點亮發光。VS開通后,555工作電源直接由燈EL、二極管VD1~VD4、晶閘管VS與穩壓管VD5構成回路,C1兩端仍能獲得6V直流工作電壓,只是此時電阻R2不起作用。

  電路的右部時基電路部分與圖1相同,如將圖2左部電源按圖3改動,也可以方便地制 成一個對外只有兩根引 出線的觸摸延遲開關。 有一點需要特別注意的是本電路的負載能力是由VD1~VD4、VS及VD5共同決定的,其中薄弱環節是VD5,本電路VD5采用1W、6V的穩壓管,其最大通態電流為0.16A,為確保電路可靠工作,EL宜用不大于25W的白熾燈。

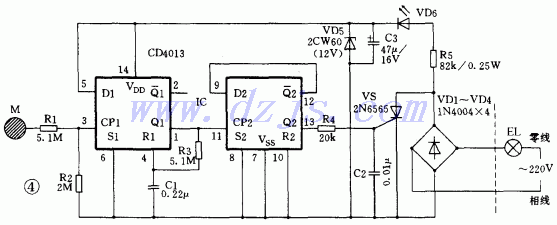

  圖4是用雙D觸發器制作的觸摸開關。CD4013是雙D觸發器,分別接成一個單穩態電路和一個雙穩態電路。單穩態電路的作用是對觸摸信號進行脈沖展寬整形,保證每次觸摸動作都可靠。雙穩態電路用來驅動晶閘管VS。當人手摸一下M,人體泄漏的交流電在電阻R2上的壓降,其正半周信號進入③腳CP1端,使單穩態電路翻轉進入暫態.其輸出端Q1即①腳跳變?yōu)楦唠娖?,此高電平?jīng)R3向C1充電,使④ 電位上升,當上升到復位電平時,單穩態電路復位,①腳恢復低電平。所以每觸摸一次M,①腳就輸出一個固定寬度的正脈沖。此正脈沖將直接加到11腳CP2端,使雙穩態電路翻轉一次,其輸出端Q2即13腳電平就改變一次。當13腳為高電平時.VS開通,電燈EL點亮。這時電容C3兩端的電壓會跌落到3V左右,發光管VD6熄滅,由于CMOS電路的微功耗特點,所以集成塊仍能正常工作。當13腳輸出低電平時。VS失去觸發電流,當交流電過零時即關斷,EL熄滅。這時C3兩端電壓又恢復到VD5的穩壓值12V,VD6發光用來指示開關的位置。由此可見,每觸摸一次M,就能實現電燈“開” 或“關”,它對外也僅兩根引出線,故安裝與使用都十分方便。

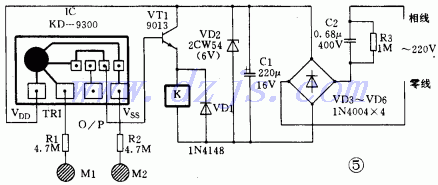

  圖5是一個采用一音樂門鈴芯片KD-9300制作而成的觸摸開關,電路新穎有趣。它巧妙地利用門鈴芯片內部電路的功能,借助人體的泄漏電流去控制芯片內部的雙穩態觸發器。我們知道音樂集成電路具有極高的輸入阻抗,當人手觸碰“開”電極片M1時,人體的泄漏電流由R1注人音樂門鈴芯片的觸發端TR1,使芯片內部雙穩態觸發器翻轉,以使整個門鈴芯片呈現低電阻,三極管VT1導通,繼電器K吸合,常開接點可接通被控電器。需要關閉電器時,只要觸摸一下“關” 電極片M2,人體泄漏電流經R2注人芯片的Vss端,迫使集成塊內部的雙穩態觸發器再次翻轉,使整個芯片是現高電阻,VT進人截止態,K失電釋放,被控電器斷電。

  為確保安全,連接觸摸電極片的電阻不得低于4.7MΩ的優質高阻值金屬膜電阻器。
