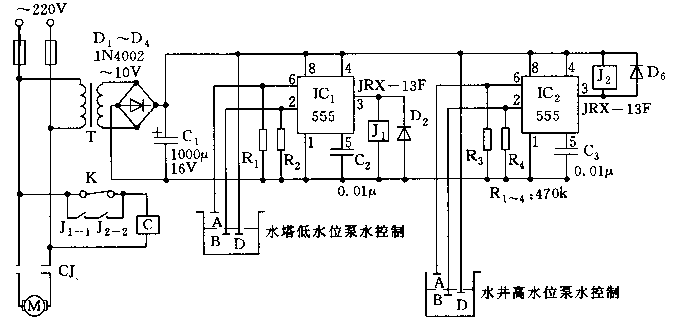

如圖所示，控制電路由降壓整流電路和用兩塊555組成的低水位泵水、高水位泵水兩種控制電路組成。當水塔內的水位探極B、D高于塔內水位線時，Ic1的2腳為“地”電位，輸出3腳呈高電平，使繼電器j1吸合，J1-L閉，抽水電機運轉;當水位上他升到探級A時，電機停止，對水塔水位實現自動控制。置放于水井中的探極B、D，正常情況下應在水位面以下一定深度處，使Ic2(555)電路的輸出端3腳呈低電平，J2吸合，j2-2閉合。而當因連續抽水，使B、D極高出水面時，則2腳呈地電位，使Ic2翻轉置位，3腳呈高電平，J2釋放，J2-2斷開，避免電機空轉，并對井水水位進行監測.
