電冰箱溫控器代用裝置

　　當電冰箱的溫控器損壞，一時難以配置新溫控器時，可以采用本文介紹的電子溫控器作應急代用。
　　工作原理

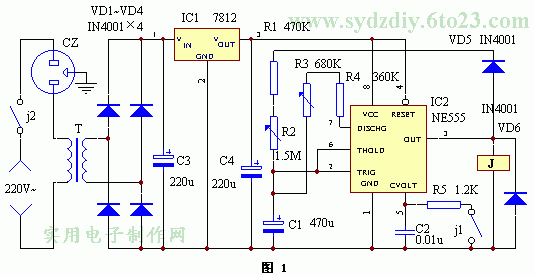

　　該裝置的電路工作原理見圖1（點此下載原理圖）。它采用了一塊時基集成電路NE555作循環定時控制器。當電源接通時，由于IC1的②、⑥腳為低電平，則IC1觸發置位，其③腳變?yōu)楦唠娖?，此時繼電器J勵磁吸合，它的常閉觸點j1斷開，R5不起作用。與此同時，常開觸點j2閉合，電冰箱得電開始工作制冷。此時由于IC1的③腳處于高電平狀態，二極管VD6導通，電流經過電阻R1、R2向C1充電，隨著時間的推移，C1兩端的電壓升至2/3電源電壓時，IC1自動復位，其③腳變?yōu)榈碗娖?，?duì)應的繼電器J也失電釋放，電冰箱停止工作。停止工作后，由于IC1的③腳為低電平，此時j1接通了R5，由于R5的接入，使得IC1的閾值電壓不是1/3電源電壓，而是IC1⑤腳電壓的1/2。此時C1經R3、R4和IC1內部放電管放電，一直放到C1上的電壓降至1V左右時，IC1又重新翻轉置位，即IC1的③腳又轉為高電平。所以，由于R5的接入能使較小的R3、R4阻值獲得較長的延時，同時也可減小第一次和以后各次的充電時間差。按照該原理圖的取值，適當調節R2、R3，可以使電冰箱的開機和關機時間各自控制在5－15分鐘左右變化，為了延長電冰箱的關機時間，還可適當降低R5的阻值。
　　元器件選擇與制作
　　元器件清單見下表。

編　號	名　稱	型　號	數　量
R1	電阻	470K	1
R2	微調電阻	1.5M	1
R3	微調電阻	680K	1
R4	電阻	360K	1
R5	電阻	1.2K	1
C1	電解電容	470u/16V	1
C2	滌綸電容	0.04u	1
C3、C4	電解電容	220u/25V	2
VD1－VD6	整流二極管	IN4001	6
IC1	三端穩壓IC	LM7812	1
IC2	時基電路IC	NE555	1
J	繼電器	15A 12V 如:JCZ-22F	1
T	電源變壓器	功率≥5W	1

　　在使用時要根據不同季節的變化，適當?shù)卣{(diào)節R2、R3的阻值，使冰箱的最低溫度和最高溫度達到所需要求。一般電冰箱內的最高溫度與最低溫度差值應控制在6－10℃之間，每小時的開停比不超過8，每次停機的時間應調整在不小于5分鐘。
　　該電路調試好后，可裝入塑料機殼中，插座CZ也可另外安裝。
