本文介紹的這種物品遺留提醒報警器體積小巧，外形尺寸為17×35×100mm，如同兩只火柴盒，控制距離為1－5m（可以調至15m），報警聲宏亮、功耗低、頻率穩定、成本低、易制作，很適合隨身攜帶，防止重要物品離開主人，亦可用作小孩走動監察，有興趣者不妨一試。
　　工作原理

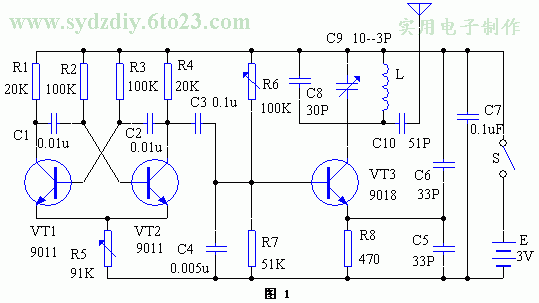

　　該裝置是由發射機和接收機兩部分組成的系統，工作于調頻（FM）波段。發射機的電路工作原理見圖1（點擊下載原理圖）。它是由三極管VT1、VT2及其外圍元件構成的多諧振蕩器，其工作頻率約為1000Hz，其信號通過電容器C3取出去調制由VT3及其LC元件構成的調頻振蕩器，被調制的調頻信號從C10輸出，通過機內微型天線向空間輻射。其中C6的作用是加寬頻帶并能有效防止人體感應對頻率的影響。

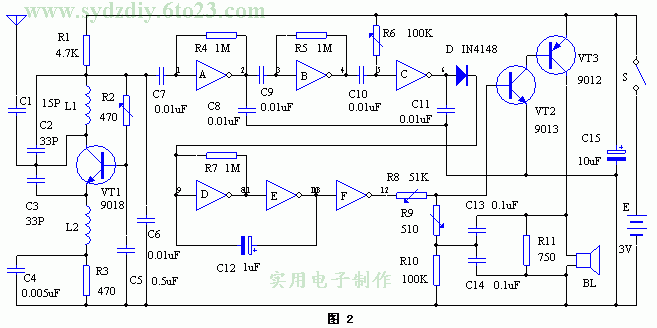

　　接收機的電路工作原理見圖2（點擊下載原理圖）。由三極管VT1及其LC元件等組成超再生接收電路，用來接收發射機發出的調頻信號。門電路A、B、C構成信號放大電路，將接收到的信號放大、比較、倒相去控制門電路D、E組成的1Hz振蕩電路，再由門電路F倒相輸出去控制由三極管VT2、VT3組成的互補音頻振蕩器。
　　當接收到發射機信號時，門電路C輸出為正，二極管VD導通，門D、E組成的低頻振蕩器停振，門F輸出為低電平，VT2、VT3互補振蕩器停振，揚聲器BL不發聲。
　　一旦接收不到發射機的信號，即目標物或小孩離開主人1－15m，門電路C輸出低電平，VD截止，門電路D、E構成的低頻振蕩器工作，門F倒相輸出頻率為1Hz的正脈沖控制互補振蕩器電路發出急促的“嘟…嘟…”聲提醒主人注意，直至目標物可小孩回到控制距離范圍內，其報警聲自動停止。
　　元器件選擇與制作
　　元器件清單見下表。
　　發射機部分


編　號	名　稱	型　號	數　量
R1、4	電阻	20K	2
R2、3	電阻	100K	2
R5	微調電阻	91K	1
R6	微調電阻	100K	1
R7	電阻	51K	1
R8	電阻	470Ω	1
C1、2	瓷片電容	0.01u	2
C4	瓷片電容	0.005u	1
C5、6	瓷片電容	33P	2
C7	瓷片電容	0.1u	1
C8	瓷片電容	30P	1
C9	微調瓷介電容	10－3P	1
C10	瓷片電容	51P	1
L	電感	自制（見表后文字）	1
VT1、2	晶體三極管	9011	2
VT3	晶體三極管	9018	1
S	開關	微型撥動開關	1
E	電池組	3V	1

　　接收機部分


編　號	名　稱	型　號	數　量	編　號	名　稱	型　號	數　量
R1	電阻	4.7K	1	C12	電解電容	1u	1
R2	微調電阻	200K	1	C13、14	瓷片電容	0.1u	1
R3	電阻	470Ω	1	C15	電解電容	10u	1
R4、5、7	電阻	1M	3	D	二極管	IN4148	1
R6	微調電阻	100K	1	VT1	晶體三極管	9018	1
R8	微調電阻	51K	1	VT2	晶體三極管	9013	1
R9	微調電阻	510Ω	1	VT3	晶體三極管	9012	1
R10	電阻	100K	1	IC	六非門集成電路	CD4069	1
R11	電阻	750Ω	1	L1	電感	同發射機的L1	1
C1	瓷片電容	15P	1	L2	電感	6.5um色碼電感	1
C2、3	瓷片電容	33P	2	BL	揚聲器	小型	1
C4	瓷片電容	0.005u	1	S	開關	小型撥動	1
C5	瓷片電容	0.5u	1	E	電池組	3V	1
C6－11	瓷片電容	0.01u	6

　　為縮小體積，電阻全部采用1/16W微型元件，瓷片電容和電解電容全部采用縮小型，BL采用Φ12mm的微型電磁訊響器。發射機中的電感線圈L1用Φ1mm的漆包線在Φ7.5mm鉛筆上繞3圈，脫胎而成。接收機中的電感線圈L1與發射機中的L1完全相同。發射機和接收機各采用5號電池兩節。選用的元器件質量將直接影響到該裝置的電氣性能，焊接完畢，檢查確認無誤，接通電源既可進行調試。選用調頻收音機調整發射機，使收音機在低頻端能接收到發射機發出的信號，應注意避開當?shù)卣{(diào)頻電臺，仔細調整發射機電路中的R5、R6、C9，并逐漸拉開接收距離，使接收到的聲音最大，發射機工作電流調至最小約為0.3mA左右為止。
　　然后用調整好的發射機來調整接收機，將接收機中的電磁訊響器BL斷開，接入高阻抗的耳機，仔細調整R2及發射機的可變電容器C9（注意避開當?shù)仉娕_），使耳機中聽到的發射機聲音最大、最清晰，再逐漸拉開兩機距離，同時再調整R6至所需的監察距離，此時門電路C輸出端的電壓值約為1.5V。關掉發射機后，測門電路F輸出端應為3V脈沖，調整R7、C12可以改變脈沖寬度。打開發射機，F(xiàn)輸出端應變?yōu)?V。再關掉發射機，接入電磁訊響器BL，應發出間歇“嘟…嘟…”聲。如無聲或聲音小，應仔細調整R8、R9、R11及C13、C14，使報警聲最大。此時實測工作電流約為70mA左右。打開發射機，在調定的距離內BL不應發聲，此時的守候電流約為0.5mA。
　　本機工作于超短波波段，實際控制距離與兩機所處的位置、環境及阻阻擋程度有關。接收機不能和錫紙香煙及其它較大的金屬物放置在一起，也不能用手握住高頻部位，否則會因頻率的漂移而失控。
