對電機、制動器等控制的開關量的輸出，其輸出
驅動電路是采用反相驅動器MC1413，MC1413有較強的驅動能力，并且有內部保護二極
管，可以直接驅動繼電器和電磁閥。本系統中開關量
輸出可以用于控制接觸器、燈泡、功率大的器件運行
等。由于MC1413不能直接驅動一些交流接觸器等，因
此利用繼電器作為測控系統輸出到輸出驅動器之間的
中間級執行機構。通過中間繼電器輸出，可完成從低

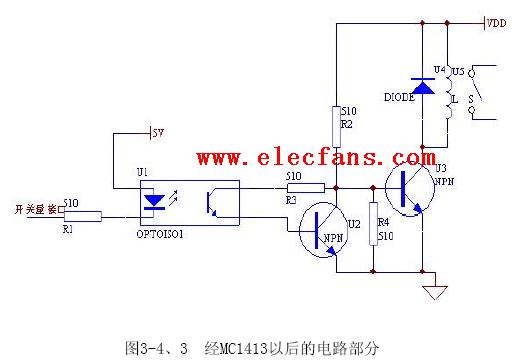

壓直流到高壓交流的過渡。如圖3-4.3所示，經MC1413
后，直流部分給繼電器供電，而其輸出部分直接與所
需要的任務器相連。

從上圖可以看出，當繼電器輸出時，輸入與輸出端有一定的隔離功能，但由于采用
電磁吸合方式，在開、關瞬間，觸點容易產生火花而引起干擾，所以從反相驅動器MC1413
輸出的開關量信號，再經過光電耦合電路和繼電器后輸出，盡可能地減少了干擾。在交
流高壓等場合使用，觸點也容易氧化。由于繼電器的驅動線圈有一定的電感，在關斷瞬

間可能會產生較大的電壓。因此在對繼電器的驅動電路上常常反接一個保護二極管用于
反向放電。開關量輸入輸出部分電路在系統中設計如下圖3-4.3所示
