基于CFl4753單、雙電源構成的高輸入阻抗四運放電路圖

CF14753屬于CMOS運算放大器，內含4個單元高性能運放，與國外型號MC14753完全相同，內部設有相位補償，主要用于各種模擬運算電路、交流放大器、低頻波形發生器以及有源濾波器等，也可組成斬波及自動調零運放。

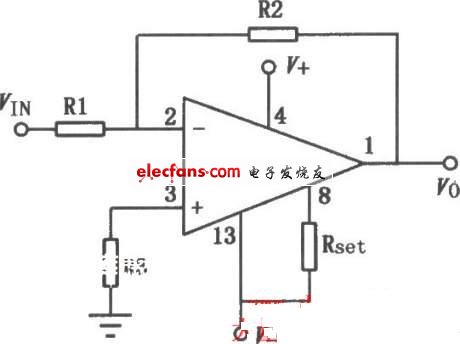

基于CFl4753單、雙電源構成的高輸入阻抗四運放電路圖應用電路如圖所示，元件參數圖中已有介紹：???????????????????????????????????????????????????????????????????????????????????
