下圖是一款二階段恒流限壓式鉛酸電池充電器的電路圖
充電過程分為
1.維護充電；
2. 快速充電；
3. 限壓浮充；
4. 保護及充電指示電路。
?

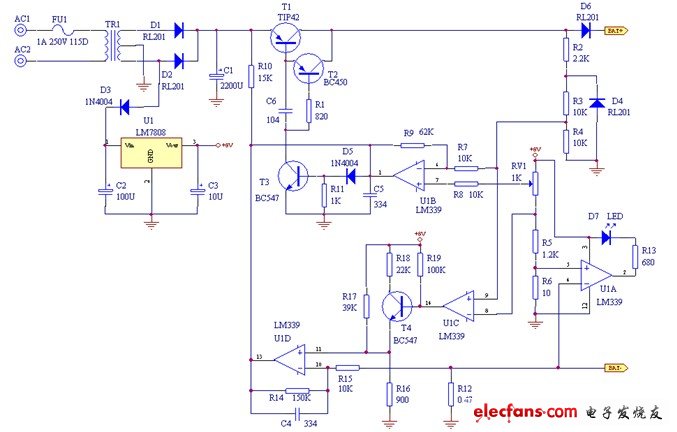

圖 ?恒流限壓式鉛酸電池充電器電路
恒流限壓式鉛酸電池充電器電路圖
