為了達到頻率穩定化，使用陶瓷振蕩器。

　　FM無線麥克風為利用聲音改變振蕩頻率，以達到將聲音傳送出去的目的。此在無線狀態下所傳送出去的信號，可以利用FM調諧器等接收之。

　　大多數的FM無線麥克風為使用LC振蕩電路。但是，LC振蕩電路容易受到電源電壓的變動或溫度變化的影響，而使頻率變動。

　　一般地，電源電壓雖然可以比較容易穩定化，但是，仍然有溫度變化的存在。結果，還是會使LC振蕩的頻率發生變動。

　　此種方法所制作的FM無線麥克風，在每次使用時，必須與接收機的接收穩率重新對齊。也即是必須調諧。

　　為了避免每次都需要重新調整接收，可以使用振蕩頻率的頻率穩定度較佳的陶瓷振蕩器。

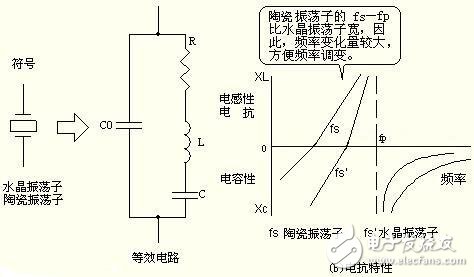

　　陶瓷振蕩器的性能與晶體相似。圖1所示的為陶瓷振蕩器的電氣特性。圖為等效電路，圖為電抗特性。

　　振蕩頻率發生電抗為電感性的fs與fp之間

　　陶瓷振蕩器的構造

　　在陶瓷振蕩器的電感性領域fs～fp晶體的電感性領域fs～fp的數十倍。因此，在做頻率調變（FM）時，使用陶瓷振蕩器較容易取得高的調變度或者說“響度”、“拾音靈敏度”等。

　　所制作的無線電麥克風的概要

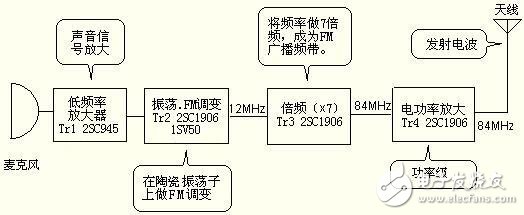

　　圖2所示的為此次所制作的無線電麥克風的方塊圖，表1所示的為FM無線麥克風的設計規格。接收機為可以使用FM調諧器，因此，其接收頻率為在76MHz～90MHz之間。

　?。梢允褂靡话愕腇M收音機接收，但是，為了避免違反無線電波法，其使用范圍只在室內使用。其特征為頻率變動小。）

　　傳送頻率FM傳送頻帶

　　76MHz~90MHz

　　電波型式FM

　　可能的傳輸距離20m

　　頻率偏移±75kHz

　　電源電壓DC306V~6V

　　電池內藏

　　頻率漂移±20KHz以內

　?。ㄓ捎谔沾烧袷幤鞯姆N類較少，在此使用較容易取得的12MHz，因此，需要使用7倍頻電路。）

　　為了避免違反電波法，此次所制作的通話傳送距離最長為20m，其頻率偏移（由于頻率調變所產生的頻率變化寬幅）與FM廣播臺同樣是±75kHz。

　　電源為使用鎳鎘電池或一般的干電池（3個或4個），工作原理電壓范圍約為3.6V～6V。考慮到FM調諧器的選擇性，在此設定頻率變動為±20kHz以內。

　　利用振蕩電路做頻率調變

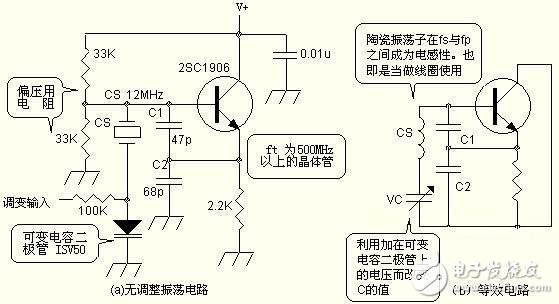

　　圖3所示的為可以形成頻率調變的振蕩電路的構成。此一振蕩電路的基本為如圖所示，此為第3章3-4節所示的無調整振蕩電路。

　　在此使用陶瓷振蕩器CSA12.0MX（村田制作所）串聯可變電容二極管1SV50，直接將調變信號加在此，可以改變可變電容二極管的靜電電容量，達到FM調變的目的。

　　為了易于了解頻率調變的工作原理，將無調整振蕩電路用圖的等效電路表示。

　?。榱四苁闺娐啡菀灼鹫瘢褂胒T較高的晶體管。利用可變電容二極管，直接構成FM調變電路。）

　　陶瓷振蕩器為在電感性的領域工作原理，因此，振蕩電路可以視為線圈（電感）工作原理。

　　雖然串聯有可變電容二極管的靜電電容，但是，由于陶瓷振蕩器的電感量很大，因此，陶瓷振蕩器與可變電容二極管的全體還是以線圈形態（電感）工作原理。

　　但是，此一線圈的電感量會因為可變電容二極管的靜電容量而變化，因此，改變加在可變電容二極上的電壓，也可以改變振蕩頻率。

　　但是，即使陶瓷振蕩器的振璗頻率再高，也不會高于30MHz，無法直接振蕩為FM廣播頻帶的76MHz～90MHz。在此為在12MHz振蕩，再7倍頻成為84MHz。

　　在無調整振蕩電路的輸出并沒有連接諧振電路，因此，無調整振蕩電路的輸出波形不會成為漂亮的波形，而是包含有高諧波成分的失真波形。但是，由于使用其7倍的高頻率，因此，其波形稍有失真也不會有太大影響

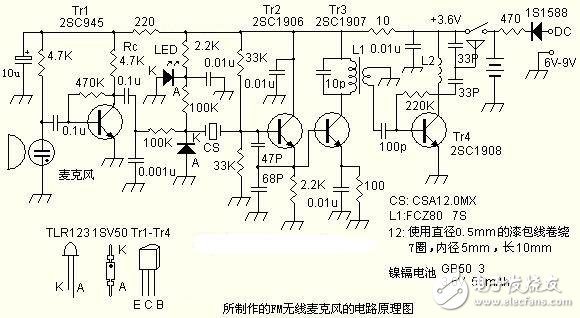

　　無線麥克風的完成品其外形愈小愈好，但是，考慮到制作的方便，決定大小約為20mm×100mm。

　　電源可以使用3.6V，50mAh的鎳鎘電池，裝設在基板上，利用ACAdaptor的DC6V～9V的輸出電壓充電。因此，在基板上設有充電端子。

　　電源也可以使用干電池，例如，使用3個單4號或單5號的干電池串聯。此時的電源電壓雖然為4.5V，但是，電路的數值并不需要做變更。

　　要注意的是一般干電池是不能充電的，因此，不能與充電用的ACAdaptor連接。

　　調整無線麥克風的輸出位準

　　對于無線麥克風的調整，可以使用附有位準電平表（LevelMeter）的FM接收機。

　　輸出位準的調整是使用調整用起子調整L1。此調整用起子不能為金屬材質，可以使用塑料材質，將其前端削成可以插入L1鐵芯內調整。

　　調整為如圖11所示，慢慢旋轉L1鐵芯，使FM調諧器的調諧電表（TuningMeter）指示為最大。
