本機振蕩器又稱“本地振蕩器”。超外差接收機中，對不同接收頻率都產生高一個中頻的射頻的振蕩器。被接收信號與射頻振蕩在變頻器中進行頻率變換，產生調幅中頻。中頻一般為465千赫。為跟蹤調諧，采用連軸的雙連電容器實現統調。

　　本機振蕩器的特點

　　1，對振蕩頻率的選取有要求;要求振蕩器的振蕩頻率和幅度精度高，穩定性

　　2，有鎖相環，數字分頻、數字鑒相器等電路，保證極高的穩定度，否則會產生本振頻率漂移;

　　3，都有鎖相環電路來保證本振頻率的穩定度;

　　4，一般采用穩定性好的晶體振蕩器;

　　5，振蕩頻率高，易起振，振頻穩，振幅高，振蕩特性好;

　　6，本振電路多采用體積小、可靠性高的單片大規模集成數字頻率合成器，;

　　7，每一級電源都應有0.1μF或0.01μF的旁路電容接地;

　　8，電源可數模分開供電，接地及屏蔽良好，本振輸出端有帶通濾波器，使本振輸出雜波小

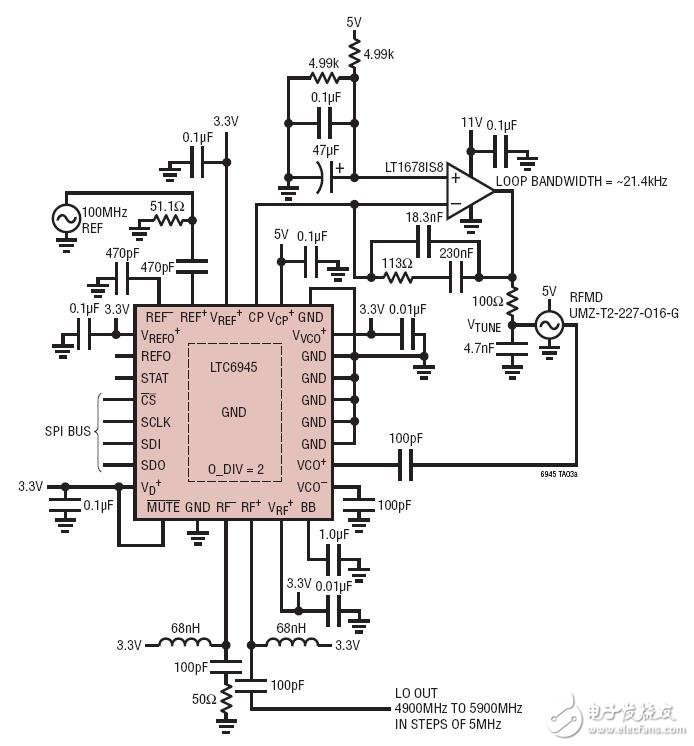

　　LTC6945寬帶點對點無線本機振蕩器

　　LTC6945 是一款高性能、低噪聲、6GHz 鎖相環 （PLL），包括一個基準分頻器、具鎖相指示器的相位-頻率檢測器 （PFD）、充電泵、整數反饋分頻器和 VCO 輸出分頻器。

　　該器件具有一個緩沖的可編程 VCO 輸出分頻器（分 1 ~ 6 級）。差分、低噪聲輸出緩沖器具有用戶可編程的輸出功率 （可設置范圍從 –6dBm 至 3dBm），并可利用一個數字輸入引腳或軟件實現靜噪。

　　低噪聲基準緩沖器直接將一個典型的0dBm 方波輸出至一個50Ω 阻抗中 （從 10MHz至 250MHz），或者，也可以通過軟件停用。超低噪聲充電泵包含可選的高電壓及低電壓箝位，可用于 VCO 監視；也可以設定為提供一個 V+/2 的偏壓。所有的器件設定值均通過一個 SPI 兼容型串行端口控制。

　　LTC6945主要應用于無線基站 （lte、wimax、w-cdma、pcs），寬帶無線接入，微波數據鏈路，軍用及安全無線電，測試和測量。
