74ls161計數器是目前比較常見的計數器。

74ls161引腳圖及真值表

74ls161功能

74ls161功能表

從功能表的第一行可知，當CR=0（輸入低電平），則不管其他輸入端（包括CP端）狀態如何，四個數據輸出端Qn、Qn、QC、Qn全部消零。由于這一清零操作不需要時鐘脈沖CP配合（即不管CP是什么狀態都行），所以為異步清零端，且低電平有效，也可以說該計數器具有“異步清零”功能。

從功能表的第二行可知，當CR=1且西=0時，時鐘脈沖CP上升沿到達，四個數據輸出端QA、Qn、QC、QP同時分別接收并行數據輸入信號a、b、c、d。由于這個置數操作必須有CP上升沿配合，并與CP上升沿同步，所以稱那么該芯片具有“同步置數”功能。

從功能表的第三行可知，當LD=CR=1，CTr=CTp=1時，則對計數脈沖CP實現同步十進制加計數。

而從功能表的第四行又知道，當CR=LD=1時，只要CTr和ENP中有-一個為0，則不管CP狀態如何（包括上升沿），計數器所有數據輸出都保持原狀態不變。因此，CTr和CTP應該為計數控制端，當它們同時為1時，計數器執行正常同步計數功能;而當它們有一個為0時，計數器執行保持功能。

另外，進位輸出Qcc=CTrQo.Qr.Q2.Q;表明，進位輸出端僅當計數控制端CTr=1且計數器狀態為15時它才為1，否則為0。

74ls161應用

60進制同步加法計數器

用同步加法計數器74LS161（或74LS160）和二4輸入與非門74LS20構成百以內任意進制計數器，并采用LED數碼管顯示計數進制。采用555定時器構成多諧振蕩電路，為同步加法計數器提供時鐘輸入信號。

加法計數器設計（清零法）

74LS161為十六進制四位二進制加法計數器，異步清零，同步置數。

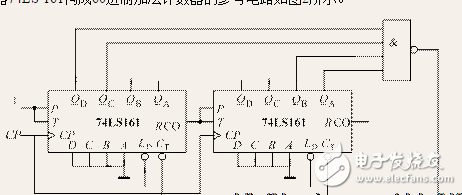

設計60進制的加法計數器，采用清零法。60用二進制表示為00111100，因?yàn)槭钱惒角辶悖?dāng)計數器從零開始計數時，計數到00111100時異步清零即可。要用到兩片74LS161，需要兩計數器進行級聯，采用同步并行級聯方式。其中ET和EP都接高電平。低片計數到1100，且高片計數到0011時異步清零，用四輸入與非門連接，輸出接到端。
