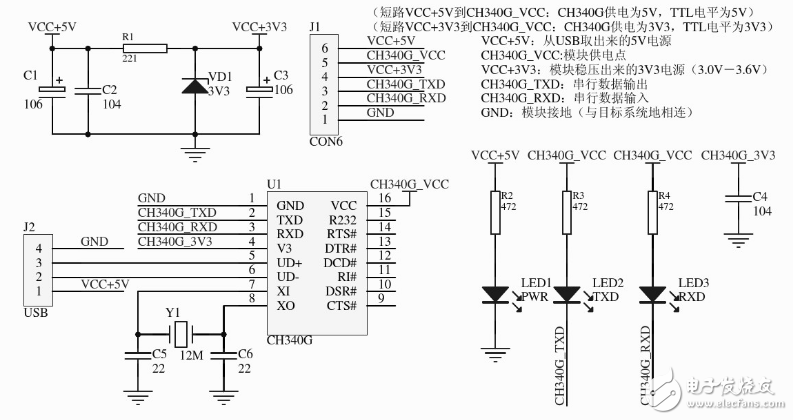

1、CH340G模塊原理圖

CH340G_VCC：模塊供電點

VCC+5V：從USB取出來的5V電源

VCC+3V3：模塊穩壓出來的3V3電源（3.0V－3.6V）

（短路VCC+5V到CH340G_VCC：CH340G供電為5V，TTL電平為5V）

（短路VCC+3V3到CH340G_VCC：CH340G供電為3V3，TTL電平為3V3）

CH340G_TXD：串行數據輸出

CH340G_RXD：串行數據輸入

GND：模塊接地（與目標系統地相連）

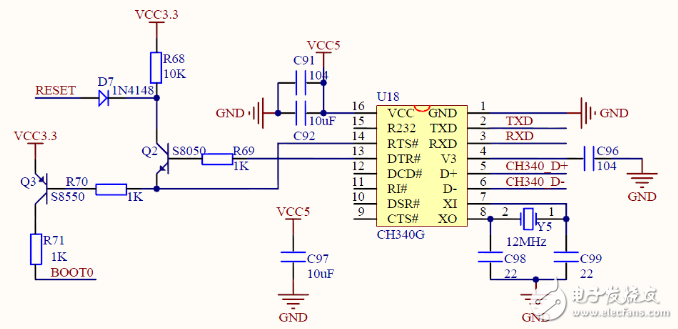

2、usb轉串口ch340下載電路

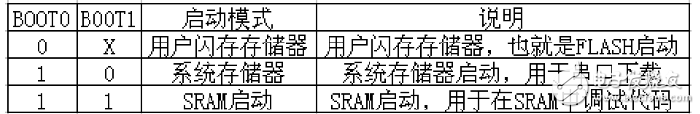

我們通過RTS#和DTR#兩個輸出信號來控制STM32IC的BOOT0和BOOT1兩引腳來選擇啟動模式，如下表：

當燒寫程序時，我們希望BOOT0=1，BOOT1=0。當燒寫完成后我們希望BOOT0=0，BOOT1=0（這個模式BOOT1可以是0可以是1，這里我們讓BOOT1拉低，即整個過程BOOT1都為L(zhǎng)接地，簡化電路設計）。

這里我們只需考慮BOOT0的高低。

3、CH340應用

CH340芯片內置USB總線上拉電阻和片內信號端，UD+和UD-引腳應直接連接到USB總線上。

CH340內置了上電復位電路。

在操作期間，CH340需要在X1引腳上提供12MHz的時鐘信號。通常這個時鐘信號是通過在X1和XO引腳之間連接一個12MHz的晶體諧振器和負載電容來提供的，內置的晶體諧振器將提供所需的時鐘信號。當使用外部振蕩器將時鐘信號送入X1引腳，并使XO引腳懸空。

CH340支持5V和3.3V操作。當使用5V操作時，向VCC引腳提供5V電壓，從V3引腳接地時將內部3.3V基準電容與4.7-20nF電容耦合。當使用3.3V操作時，將V3引腳連接到VCC引腳并提供3.3V電源。

CH340支持USB設備掛起以降低能耗。當NOS＃信號激活時，此功能被禁用。（注意：CH340G沒有這個引腳。）

支持的硬件流量控制信號：CTS＃，DSR＃，RI＃，DCD＃，DTR＃和RTS＃。所有流量控制引腳均由軟件控制。

輔助引腳：IR＃，R232，CKO和ACT＃。（注意：CH340G上只有R232）當R232信號有效時，RXD信號反相。上電復位期間R232被鎖存。

CH340具有內置的FIFO緩沖區，并支持單工，半雙工和全雙工異步通信。UART接口支持1個起始位，5到8個數據位，1或2個停止位，以及奇偶校驗位。CH340支持常用的波特率：50，75，100，110，134.5，150，300，600，900，1200，1800，2400，3600，4800，9600，14400，19200，28800，33600，38400，56000，57600，76800，115200，128000，153600，230400，460800，921600，1500000，2000000波特。發射機波特率誤差小于0.3％，接收機波特率誤差容限最大為2％。

模擬COM端口功能齊全。與大多數使用串口的應用程序兼容而不需要改變現有的代碼.CH340可以用來將現有的使用串行端口的外設升級到USB設備，將串行端口升級到PC。外置電平轉換硬件，可提供包括RS232，RS422和RS485的接口。

通過增加紅外適配器，CH340可以用來實現USB到SIR適配器，允許aPC與IrDA外設進行通信。
