NE555應用電路圖（四）：兩款NE555三極管好壞鑒別儀電路

圖中555、R1、C1構成多諧振蕩器，555輸出端③腳一路經R1為C1充放電，另一路經R3給VT1提供基極電壓。當③腳為高電平時，C1被充電，同時VT1導通。當③腳為低電平時，C1經R1放電，同時VT1截止。LED1、LED2、R5作為被測三極管C、b極電源電壓，555的放電端⑦腳連接于被測管e極。設LED1為紅色，LED2為綠色。當測量NPN型三極管時，紅色發光管閃爍，說明管子是好的。若紅綠發光管都不亮，說明c、e極間開路，或b、c或者b、e極短路或開路。當測量PNP型三極管時，綠色發光管閃爍，說明管子是好的，否則說明c、e極間開路，或b、c或者b、e極短路或開路。

NE555三極管好壞鑒別儀（一）

圖中555、R1、R2、C1等元件組成音頻振蕩器.R3、RP為待測管的偏流電阻。調節RP可使聲音變大或變小。插上NPN型待測管若無聲，說明管子是壞的。調節RP聲音變化不大，說明β值低。調節RP聲音大，說明β值高。若測PNP型三極管，將R3連正極一端改接于電源地。原C點插e，原e點插c.

NE555三極管好壞鑒別儀（二）

NE555應用電路圖（五）：NE555紅外線遙控延時燈

現代家庭一般都有紅外遙控器，我們可利用現有的遙控器控制一個紅外遙控延時燈。圖中H是一體化紅外接收頭，C1為濾波電容器，由于遙控器發出的是一串?dāng)?shù)字脈沖，因此經C1濾波后，得到一個負向脈沖使555單穩態電路工作。

NE555紅外線遙控延時燈

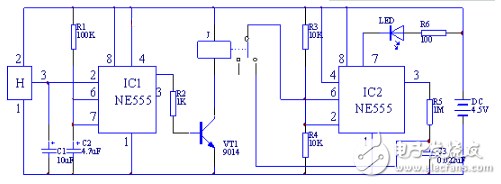

NE555應用電路圖（六）：NE555紅外線遙控開關燈

圖中IC1、R1、C2等元件組成單穩態電路。IC2、R3、R4、R5、C3等元件組成雙穩態開關電路。R3、R4連接在IC2②、⑥腳上，R5、C3連接在IC2輸出端，并通過繼電器觸點與②、⑥腳相連。當觸點斷開時，由于②、⑥腳均為1/2VDD，因此剛接通電源時，輸出端具有隨機性。若③腳為高電平，則當繼電器吸合一下時，C3上的充電電壓被加到②、⑥腳上，因充電電壓高于觸發電平2/3VDD，使IC2復位，③腳轉為低電平。同時，因片內放電管導通，⑦腳為低電平，LED亮。當繼電器觸點接通并斷開后，不管C3通過R5向③腳放電是否放完，不影響電路的狀態，③腳仍為低電平。當再按一下遙控器，繼電器再次吸合，因放完電的C3連接于②、⑥腳，使IC2置位，③腳為高電平，內部放電管截止，⑦腳為高電平，LED熄滅。電路又處于另一種穩態。

NE555紅外線遙控開關燈
