最簡單電子門鈴電路圖（一）

利用本電路作為門鈴時，不需在門前安裝按鈕開關，來客只需叩一下大門，門鈴便會發聲。電路如圖所示。

電路最大的特點就是利用揚聲器做振動輸入，又做門鈴聲輸出。

晶體管V2、電位器KP和電容C2組成控制電路，V1、V3、R2、C1組成互補式振蕩器。當開關S合上接通電源后，電源經C2、V2的BE結和揚聲器BL對C2充電，較大的瞬間充電電流使V2飽和導通，箝制住V3的集電極電位；C2充電結束后，電源經KP給V2提供基極電流以維持V2的臨界飽和狀態，使振蕩器不工作。當外界聲波振動揚聲器紙盆時，揚聲器兩端產生感應電壓，該電壓加在V2的發射極，使V2退出臨界飽和區而進入放大區，V2的集---射極間壓降增大，從而使振蕩器振蕩，BL發出音頻叫聲。解除叫聲可斷開S再合上。VI選用3DG6，3DG6，B》=80；V3選用3AX31，B＞=60；V2選用3DG6，B》=100。BL選用8姆揚聲器，并安裝在門板內側中上部，來客叩一下門即可發音報信。

晶體管

晶體管是由三層雜質半導體構成的器件，有三個電極，所以又稱為半導體三極管，晶體三極管等，可以用于檢波、整流、放大、開關、穩壓、信號調制和許多其它功能。

最簡單電子門鈴電路圖（二）：基于555芯片的時控密碼電子門鈴電路

555電路它含有兩個電壓比較器，一個基本RS觸發器，一個放電開關管T，比較器的參考電壓由三只5K電阻器構成的分壓器提供。它們分別使高電平比較器A1的同相輸入和低電平比較器A2的反相呂、輸入端的參考電平為2/3VCC和1/3VCC.A1與A2的輸出端控制RS觸發器狀態和放電管開關狀態。當輸入信號自6腳，即高電平觸發輸入并超過參考電平2/3VCC時，觸發器復位，555的輸出端3腳輸出低電平，同時放電開關管導通；當輸入信號自2腳輸入并低于1/3VCC進，觸發器復位，555的3腳輸出高電平，同時放電開關管截止。RD是復位端（4腳），當RD=0，555輸出低電平。平時RD端開路或接VCC.

最簡單電子門鈴電路圖（三）：電子門鈴產生叮咚音響的設計

本電路是以一塊555時基電路為核心組成的雙音門鈴，它發出的叮咚聲音色優美悅耳。其電路如圖所示。

555和R1~R3、Dl、D2、C2等組成一個多諧振蕩器。SA為門上的按鈕開關，平時處于斷開狀態。在SA關斷情況下，555的4腳呈低電位，使555處于強制復位狀態，3腳輸出呈低電位。當有人按壓SA后，電源Vdd通過SA、D1對C1快速充電至Vdd，555的4腳為高電位，555振蕩器起振。此時的撮苗頻率為fc1=1.44/（Rd+2R3）C2

式中Rd為D1、D2的直流電阻，約500Ω左右。此時該振蕩器的充電回路為：Vdd→Dl→D2→R3→C2;其放電回路為：C2→R3→芯片內部放電管。這時的振蕩頻率約為1230Hz.在門鈴按鈕SA按過后，由于C1上已充滿電荷，即555的4腳呈高電平，555仍會繼續振蕩，但這時的充電回路為：Vdd→R2→R3→c2，充電時間常數加大，放電時間常數仍為R3C2.此時有fc2=1.44/（R2+2R3）C2

圖示參數的振蕩頻率為680Hz左右，比按壓SA時的振蕩頻率低。隨著C1通過R1的放電，C1上的電壓逐漸變低，當降至0.4V以下后，555便處于強制復位狀態，隨即停振。這樣，該門鈴在。初始發高音“叮”聲，后發“咚”聲，即所謂“叮咚”音響。

555的箱出經R4限流，VT1功率管放大后，驅動揚聲器發出優美悅耳的叮咚聲響。

最簡單電子門鈴電路圖（四）：時控密碼電子門鈴電路原理圖

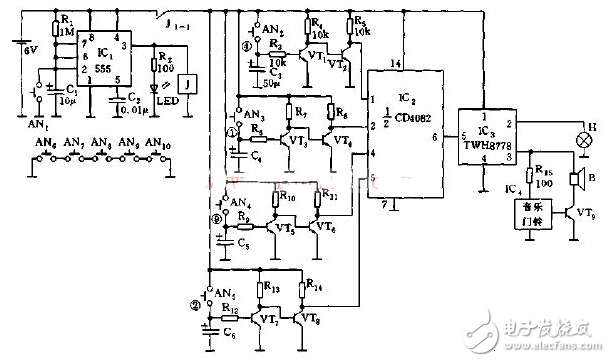

如圖所示，門鈴由單穩態定時電路、密碼開關、與門電路、音響電路等組成。在限定時間內以一定程序按動密碼開關，門鈴電路才發出報知音響。超過規定時限或碼號不對，不發出音響訊號。IC1（555）和R1、C1、AN1等組成定時開關電路，定時時間td=1.IR1C1，圖示參數為11秒。按壓AN1，則555置位，J吸合，J1-1觸點閉合，將VT1-VT8、IC2、IC3等供電電壓接通，接通時間為11秒。由AN2～AN5、VTl～VT8等組成四組電子開關，AN6～AN10為無效按鈕，它們共同組成密碼開關盤。以第一組AN2、vT1、VT2電子開關為例，當按一下AN2后，C3迅即充滿電荷，同時v丁l飽和導通，vT2截止，故IC2的輸入端1腳呈高電平。其余三組電子開關類同。當AN2松開后，由于C3上的電荷只能通過R3和VT1的發射結放電，故可使VTl維持導通時間約為7秒。在這7秒時間內，熟知密碼的人按完有用的密碼按鈕，在IC2（CD4082）的四個輸入端皆呈高電平時，其輸出端6腳才呈高電平，將集成功率開關管IC3（TWH8778）導通。

最簡單電子門鈴電路圖（五）：簡易雙音電子門鈴電路原理

簡易雙音電子門鈴電路原理如圖。其特點是：當來客持續按壓門鈴按鈕超過2s時，門鈴發出帶有余音效果的“叮咚”聲；若連續點壓門鈴按鈕超過3次，則門鈴會發出悅耳的鳥鳴聲。

電路工作原理如下：

該雙音電子門鈴電路由觸發控制電路和門鈴聲發生電路組成。

觸發控制電路由門鈴按鈕S、電阻器Rl-R3、電穿器Cl-C3、二極管VDl-VD3、六非門集成電路ICl（Dl-D6）和電子開關集成電路lC3（S1、S2）組成。

門鈴聲發生電路由電阻器R4-R6、音效集成電路lC2、屯容器C4、晶體管V和揚聲器BL組成。

當持續按壓門鈴按鈕S超過2s時廣ICl內部D4將輸出高電平，該高電平經R2對C2充電，當C2充電至1.5V時，D5輸出低電平，D6輸出高電平，使IC3內部的電子開關Sl導通，IC2受觸發而工作，其2腳輸出的音效電信號經V放大后，驅動BL發出“叮咚”聲。

當連續點按門鈴超過3次時，ICl內部的Dl將輸出高電平脈沖，該高電平脈沖經VD2整流后對C3充電，便D2輸出低電平，D3輸出高電平，使IC3內S2接通，IC2受觸發工作，其2腳輸出的音效電信號經V放大后，驅動BL發出悅耳的鳥鳴聲。

元器件選擇

Rl-R6選用1/4W金屬膜電阻器或碳膜電阻器。

Cl-C4均選用耐壓值大于6V的鋁電解電容器。

VDl-VD3均選用1N4148型硅開關二極管。

V選用S9013或C8050、3DGl2型硅整流二極管。

ICl選用CD4069型六非門集成電路；IC2選用KD-156型音效集成電路；lC3選用CD4046型模擬開關集成電路。
