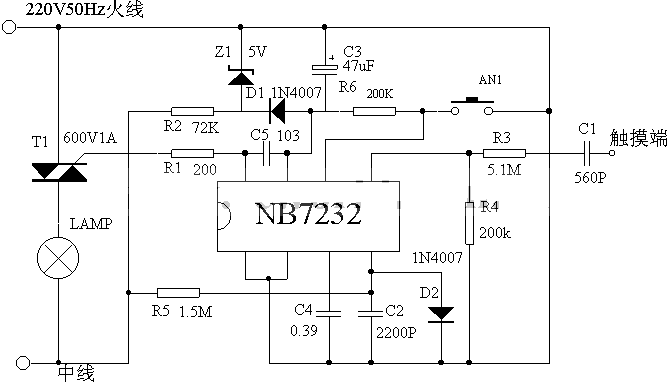

無級調光臺燈電路圖

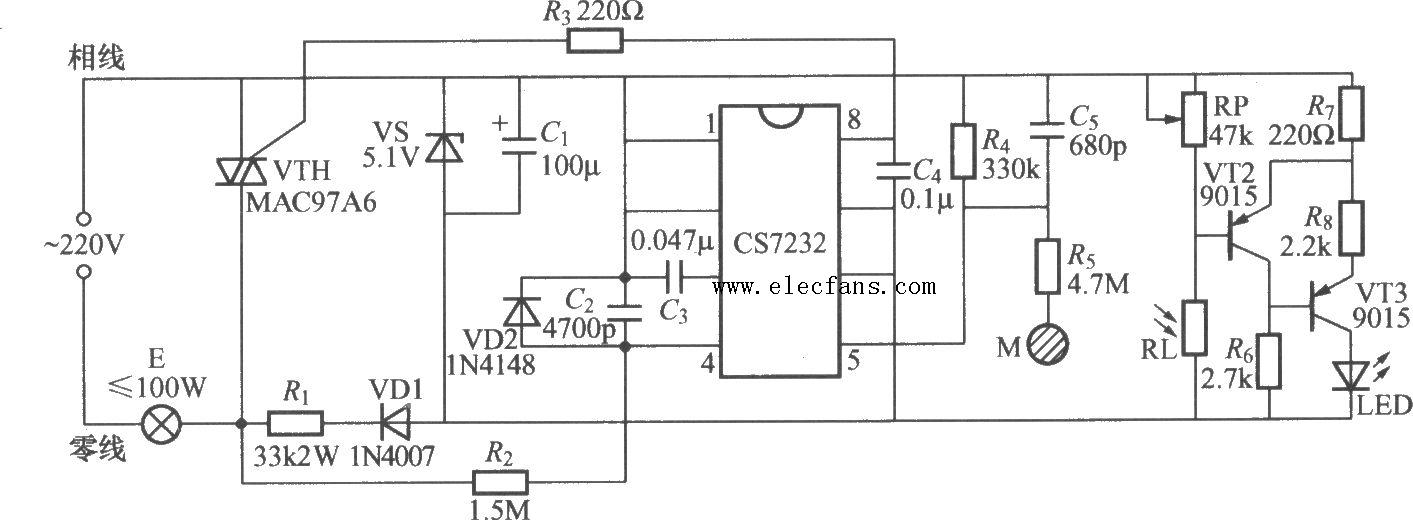

1．雙向可控硅SCR可根據負載功率大小選擇97A6（約1A）、TLC336A（約3A）、BT136-500D（約6A）中的一個，選擇原則是觸發電流要小于25mA。 2．C4取值在0.1 " 0.47uF之間，C2取值在2200 " 4700pF之間。五、主要技術指標：電源電壓：5V。輸出脈寬：40ms。輸出觸發脈沖導通角：41°"159°。調光周期（從最亮到最亮）：4.2s。電源電流：1.5"2.5mA。輸出端灌入電流：≤25mA。輸出觸發脈沖幅度：Vss-3V。漸暗脈沖：83±3。

閱讀全文
