閃爍電燈電路原理

閃爍電燈電路原理

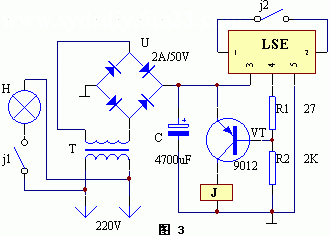

?　　該裝置的電路工作原理見下圖。插上電源插頭CT，由于繼電器J的常閉觸點j1閉合，故電燈H點亮，又由于常開觸點j2呈斷開狀態，故LSE的④腳輸出低電平，此時三極管VT導通。VT導通后，繼電器J勵磁吸合，觸點j1斷開，H熄滅，同時觸點j2閉合，故LSE的④腳此時輸出為高電平，三極管VT截止，繼電器J釋放，觸點j1又閉合，H點亮，觸點j2又?jǐn)嚅_(kāi)……，如此周而復始地循環工作，導致電燈H閃爍。

閃爍電燈
