共發射極放大電路

放大器的作用：把微弱的電信號（電壓、電流和功率）放大到所需的量級。

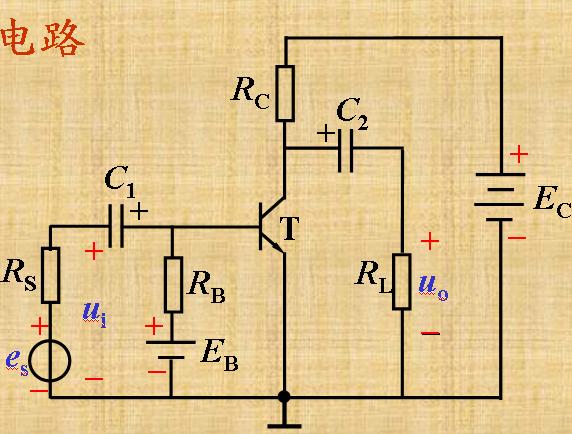

共發射極基本電路

各元件的作用

晶體管T--放大元件, iC=b iB。要保證集電結反偏,發射結正偏,使晶體管工作在放大區 。

基極電源EB與基極電阻RB--使發射結 處于正偏，并提供大小適當?shù)幕鶚O電流。

集電極電源EC --為電路提供能量。并保證集電結反偏。

集電極電阻RC--將電流放大轉變?yōu)殡妷悍糯蟆?p:colorscheme colors="#ffffff,#000000,#808080,#000000,#00cc99,#3333cc,#ccccff,#b2b2b2">

耦合電容C1 、C2

--隔離輸入、輸出與放大電路的直流聯系，使交流信號順利輸入、輸出。
