分立式零件構成的AM檢波器(二極管AM檢波電路和電晶體AM檢

分立式零件構成之AM檢波器

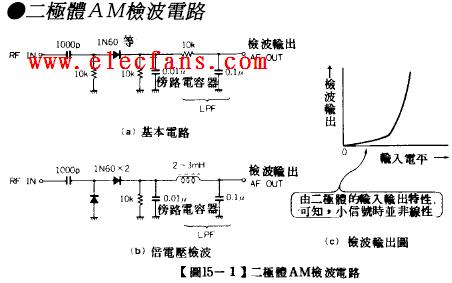

ＡＭ檢波電路是基本的檢波電路，圖１５－１是最基本的電路例，此電路的結構雖然簡單，但是二極體在順向小信號輸入的特性並不是直線性的，這是其缺點，此時若採用順向電壓Ｖf 小的蕭特性基壁障二極體的話就可以改善。

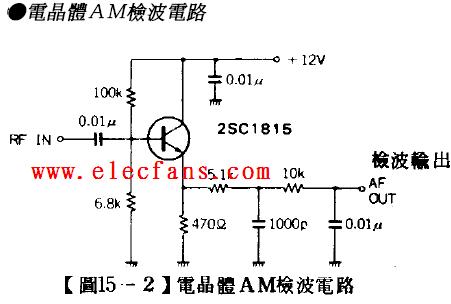

ＡＭ用檢波電路的重點在於輸入信號對檢波輸出的關系要直線性。圖１５－２便是利用電晶體的
線性檢波電路，雖然和前面所揭示的二極體檢波電路一樣，於小信號時的檢波輸出電壓并不高，但是輸入信號超過某個電平以上時，就可以得到失真比二極體檢波電路小的輸出信號。
