OCL立體聲功放電路圖

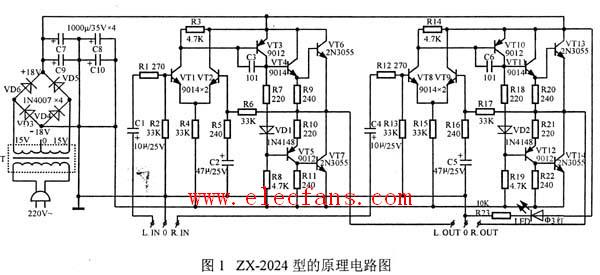

由圖1可看出，揚聲器與放大器的輸出端是直接耦合，中間省掉了隔直流用的輸出電容，為了使電路輸出端的直流電位為零伏，采取了正負對稱電源供電，差分放大器輸入等措施。圖1中，vti、vt2是差分放大輸入級，vt3是激勵級，vt4~vt7是復合互補輸出級。音頻信號經過耦合電容c1和ri送到vti的基極，經放大后，由vti的集電極輸出，并送至vt3進一步大，vt3集電極輸出的激勵信號去推動功率輸出級vt4～vt7工作，這樣經功率放大后的音頻信號可推動揚聲器工作。

推挽甲乙1類立體聲功放電路圖

為了便于進一步分析，可將圖1簡化為圖2的形式。vt4和vt6復合后等效為一只npn型晶體管，而vt5和vt7復合等效為一只pnp型晶體管。從圖3電路的vt4、6和vt5、7以及電源濾波電容c9、c10可以看出，它們相當于一個電橋。當vt4、6、vt5、7完全相同，c9、c10也完全相同時，橋臂平衡，揚聲器沒有直流通過。若正負兩組電源完全對稱，則可以保證輸出端電位為零伏。

由于電路全部是直接耦合，環(huán)境溫度和元件參數的任何變化都會影響輸出端(a點，圖2中)的電位。為此，vt1、vt2組成了差分放大器以克服零點漂移，電路中還施加了直流負反饋，即輸出端通過r6加至vt2的基極，這樣可以保證輸出端(a點)的電位為零伏。其反饋過程是:a點電位↑—ube2↑—ie2↑—ur4↑—ubel↓一icl↓一uc1↑—ube3↓一ie2↓—ur7↓一ube4、6↓(ube5、7↑)一vt4、6內阻↑(vt5、7內阻↓)一a點電位↓。反之，如果a點電位↓，將通過相反變化過程使a點電位↑。
