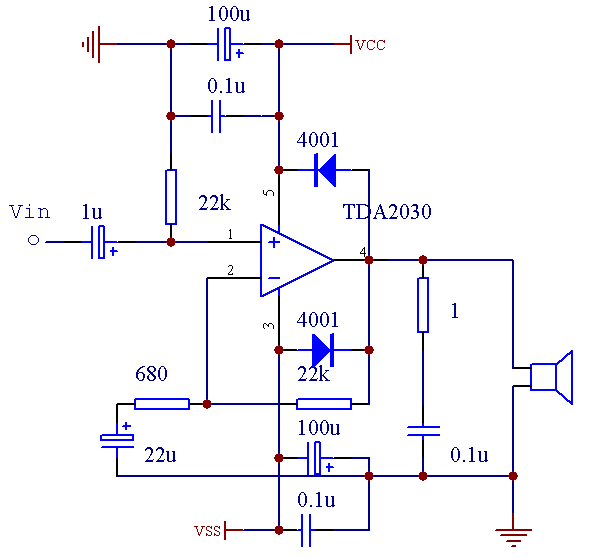

用TDA2030制作的有源功放電路圖

用TDA2030制作的有源功放電路圖

TDA2030是德律風根生產的音頻功放集成電路，采用V型5 腳單列直插式塑料封裝結構,它外接元件非常少，價格實惠,輸出功率大，Po=18W(RL=4Ω)。電源電壓為±6～±18V。輸出電流大，諧波失真和交越失真?。ā?4V/4歐姆，THD=0.5%）。內含各種保護電路，因此工作安全可靠。主要保護電路有：短路保護、熱保護、地線偶然開路、電源極性反接（Vsmax=12V）以及負載泄放電壓反沖等。是許多電腦有源音箱所采用的Hi-Fi功放集成塊。其接法分單電源和雙電源兩種：

閱讀全文
