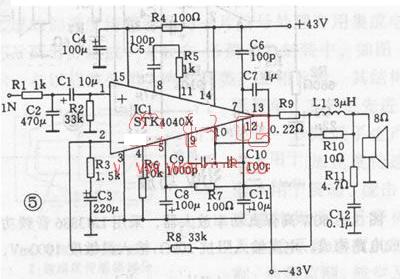

圖5為采用STK4040X1構成的音頻功率放大器，額定輸出功率70W，最大諧波失真O．008％，頻響范圍20Hz-20kHz(-3dB)，電路輸入阻抗30k，輸入靈敏度1000mV，電壓增益27dB。L1可用φ1．2mm漆包線在φ10mm骨架上平繞15圈后脫胎而成。
采用STK4040X1構成的70W音頻功率放大器
