OP放大器組成的RIAA均衡放大器

OP放大器的最大特點，是可根據周?chē)惭b的元件自由演出電路的特性。因此，可利用電阻、電容，控制電路的頻率特性。有代表性的是有源濾波器。濾波器的名字雖然不同，但存在可發揮相同作用的功能電路。

　　唱片也是數字磁盤即CD時代的產物，下面我們從以前的模擬磁盤的信號處理進行復習。用于確保信號處理的S／N（SignalNoise Ratio）的技術至今也很有價值。

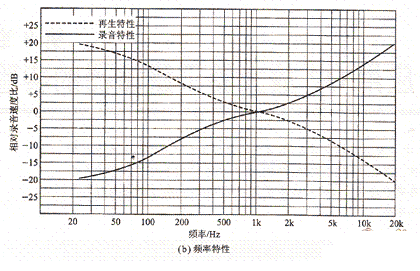

　　錄音模擬唱片時，如圖1所示的S/N、動態范圍，強調高頻域頻率。此時的強調特性由RIAA（Recording Industry Associ-at1on of America）規格決定，唱片再生時由于強調的信號已復原，所以可通過均衡電路使其平坦化。

　　圖1 模擬記錄的RIAA的特性

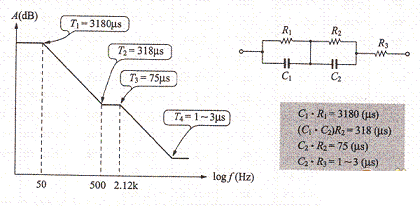

　　RIAA均衡器的再生特性由圖2所示的頻率特性規定。低域的時間常數T1為31μs，中高頻的時間常數T1、T2為318μs及75μs(f＝500Hz及2.12kHz)。對于T4沒有特別的規定，如果附加數μs的時間常數，在高頻波會穩定動作，所以插人的例子較多。

　　圖2 RIAA均衡器的特性和基本電路

　　為了均衡電路網，均衡電路常將兩個RC并聯電路串聯連接。在音頻放大器上，將此均衡電路放人由OP放大器組成的高增益放大器的反饋電路中，就可控制頻率特性(電路網的合成阻抗隨頻率而變化)。

　　電路常數的值，本來只要時間常數是規定值即可任意決定的，但一般情況是從容易買到的電容的角度來決定。例如以圖2為例，C1和C2的關系為

　　受到C1＝3.24C2的限制。

　　如果C1≡0.O1μF，則R1＝T1/C1＝318kΩ，C2＝C1/3.24＝3086pF，R2＝T3/C2＝24.3kΩ，選擇R1＝330kΩ、C2＝3000pF、R2＝24kΩ。還有，均衡電路的偏差在±0.5dB之內比較理想，即使沒有很?chē)?yán)密地符合也沒有關系。

　　對于無規定的T4，需要消除負反饋放大器的不穩定性。這里，由于從經驗值上T4＝3μS，所以

　為研究此均衡電路的特性，RC電路的輸出端為680Ω(r＝1kHz處的增益約為34dB)作終端時的增益一相位特性如圖3所示。低頻時電路網的電感很高，所以可得到大的衰減(放人反饋電路時增益大)。f＝1kHz處變?yōu)榧s－34dB。因是RC并聯電路，故相位屬超前相位(縱軸中央為0°，20deg/div．)。
?

圖3 RIAA電路網的增益－相位特性

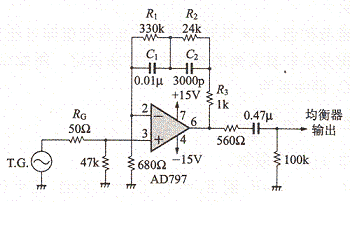

　　圖4是使用低噪聲的OP放大器AD797的RIAA均衡放大器電路的例子。在反饋電路中插入均衡的RC電路，則可得到照片2所示的逆特性。

　圖4 由OP放大器組成的RIAA均衡放大器

　　輸人電阻47kΩ是MM型的盒式磁盤（正常品）的負載電阻，通常的值是此值左右。輸出端子的0.47pF及1OOkΩ，可作為除去OP放大器的DC偏差及超低頻來使用。

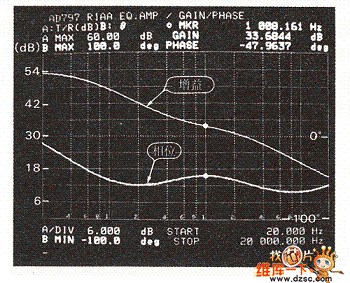

　　圖3是實際的電路的增益、相位的頻率特性。F＝1kHz處的增益為33.66dB，f＝20Hz處可得到54dB的高增益放大器。

　　一般認為均衡偏差在±0.5dB之內較好.這里將1kHz(0dB)作為基準，規定在20Hz～20kHz的范圍內。例如f＝50Hz時為＋16.95dB，f＝5kHz時為－8.21dB，f＝15kHz時為-17.16dB，只要各個頻率都在±0.5dB之內均無問題。
