lm386集成電路特性

LM386電源電壓4--12V，音頻功率0.5w。LM386音響功放是由NSC制造的，它的電源電壓范圍非常寬，最高可使用到15V，消耗靜態電流為4mA，當電源電壓為12V時，在8歐姆的負載情況下，可提供幾百mW的功率。它的典型輸入阻抗為50K。

部分電路圖舉例

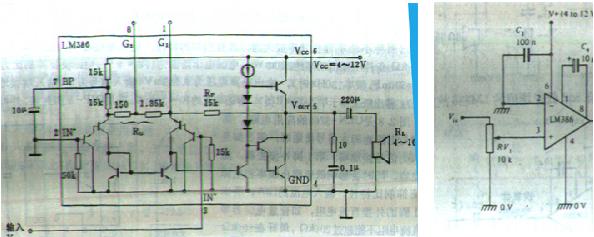

內部線路???????????? 放大器?本放大器的總電壓增益為X200，是通過腳1、8之間有效地短路內部阻抗實現的。

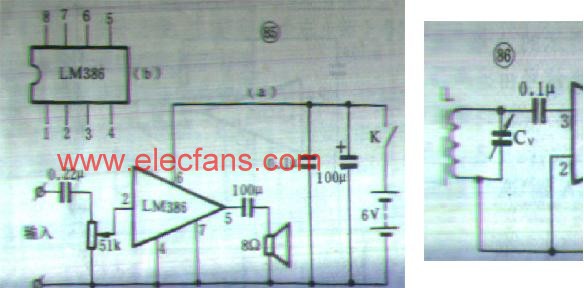

放大器??????????????? 調幅收音機

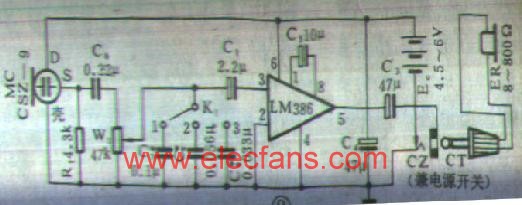

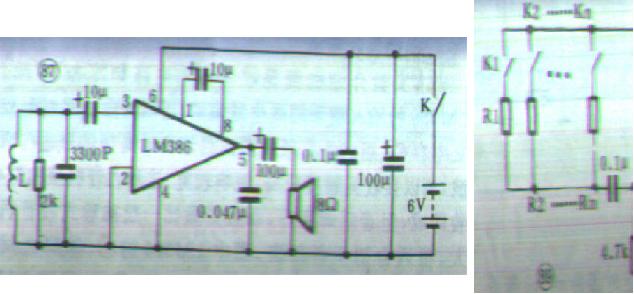

音頻感應器???????????? 助聽器

振蕩器
