主電路是非常經典的SRPP電路，高低音電路是參照陳錦華先生發表在《音響世界》的路。VR1是左右聲道平衡電位器（VR1a表示一個聲道的)．用的是帶有中間定位的ALPS?100kΩ×2的B型電位器。由于本人使用的激光唱機是PhilipsCD931，帶有音量調節，信號輸出可達2伏，所以在本前級中不設音量控制，只設了輸出電平調節VR4。
??????輸入管G1我用的是舊的金腳ECC88，輸出管G2常用6DJ8、6N11、有時也用6N2。不同的管于有不同的聲音，內阻越高膽味越濃，我愛用6DJ8聽打擊樂，用6N11聽絲竹音樂，而用6N2聽情歌。事實上該電路適應性強，甚至全部用6N1也有非常好的聲音。由于上述各管的管腳相同，可以相互換插，不同的管子有不同的最佳工作點，但電子管的適應能力很強，屏壓從60V到500V都能工作。屏壓一定時，負柵壓越小，屏流就越大，低頻和沖勁要好—些，但是噪音相對大些。但負柵壓也不能太大，如果屏流太小，則容易出現截止失真。這是因?yàn)镾RPP電路是并聯調整式推挽電路，管子工作在甲類才有更好聲。
?????為了照顧信噪比和更方便地使用各種管子，當G1和G2用6DJ8時，陰極電阻R3和R4，我分別用1.2k和1.5k，這時負柵壓約-2.2V左右。對于R1的取舍因人而定．如果激光唱機輸出電平不高的，可舍去。而C1和C5最好用聚丙烯電容，沒有則用云母電容也行，但精度要準。交連電容C2、C3和C4可能只能用Wima的MKS，因?yàn)楸倦娐钒逅舻奈恢糜邢?，?dāng)然，如果碰不到電位器的套桿，把C2、C3、C4豎起來焊接也可以。高低音電位器VR3、VR2我用的是***產的一種1MΩ大電位器，兩排腳的間距特寬、如果沒有1MΩ的電位潞，至少也要用500kΩ的，否則，高低音的提升要受影響。
?????在圖6中，虛線L表示一塊鋁板，是固定電位器用的。電路板建議用雙面銅箔板來制作，兩高壓電源的跳線在底板下面焊接。由于G1和G2是—個聲道；G3、G4是另一個聲道，兩個聲道的燈絲供電分別用絞合線在底板下面連接起來，接在各自的電源上。

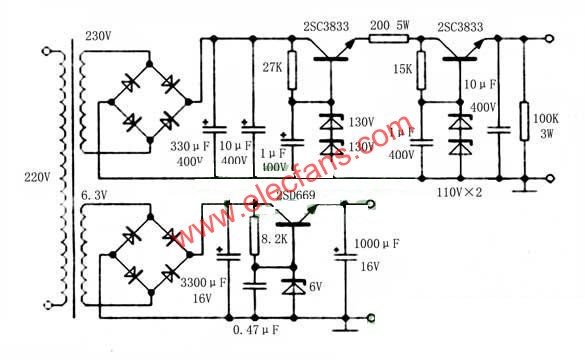

??????每一聲道用—只50W的E型舊變壓器。高壓電源調整管最好開關管，只要耐壓大于400V、功率大于15W的就行了，這里筆者用的是拆機的開關管2SC3833。高壓延時電路板(圖3)我是從其它費棄的功放板中鋸下一塊做成的，繼電器用的是24V，延時時間，約為9秒，由R1和CT的乘積決定．如果把R1換成2M的電阻，延時時間約為9分鐘。由于不同的晶體管，管腳排列不—樣，加上高低壓電源也比較墑單，所以我沒有附上電源和延時電路的印板圖。圖4是整機各部分位置排列圖。圖5是印板和元器件排列圖。



交流電源濾波器用的是TDK1.5A、250V帶插座的小型品。保險絲在圖5中也投有畫出，讀者可以自己加上；電源指示和延時指示也沒有畫出，讀者可以用發光二極管串上適當電阻裝在面板上即可。幾根電位器的套桿用直徑10mm的鋁桿做成。
?????機箱是自己做的，寬430mm，深280mm，高80mm，面板長480mm。平衡和高低音電位器的孔距是4.5cm，這孔距可能與別的面板不符合，筆者有時間時，再介紹有關自己制作機箱的方法。
?????筆者最初制作膽前級時，是采用搭棚焊制，連機殼在內—周即可完工。在1993年春節試聽時，聲音的確優美動聽、富有磁性，使人不能忘懷。在正常聽音時，信噪比也感覺過得去。但是，要命的是朋友們總是在無信號輸入時，將音量開關旋至最大來判別信噪比的高低。不說燒友們不滿意，連我自己也不滿意，這就是我為什么這幾年拆了又裝，裝了又拆的原因。
