交流分析

　　差分輸入級中的、、管構成高精度交流鏡像電流源，，因而提供給的電流為，使單端輸出的差分電路達到雙端輸出的效果。、同時分別作為、的有源負載。電容C的作用是進行相位補償，用于防止該運放可能產生的自激振蕩。輸出級中的，，給互補輸出管，提供靜態偏置，以消除交越越失真。、是輸出限流保護用取樣電阻，當輸出電流過大時，或導通，通過、組成的鏡像電流源，將該電流鏡像至的另一個基極，通過負反饋抑制輸出電流的增大。

　　將輔助電路簡化后的等效交流通路如圖4所示。

　　圖4

　　其中，是恒流源的內阻。

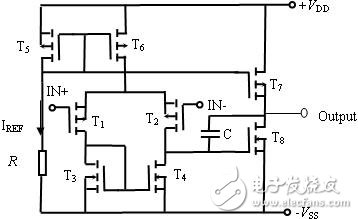

　　例2，圖5是CMOS運放C14573的等效電路圖，試分析其基本工作原理。

　　圖5

　　運放電路的結構分解

　　輸入級是差動放大電路，主要由增強型MOS管、組成。輸出級是一個簡單的共源電路，由實現。

　　基準電流分析

　　和外接電阻R產生運放的基準電流。

　　靜態偏置分析

　　與構成鏡像電流源，且作為、源極上的恒流源，并為它們提供直流偏置，、是、的恒流源負載。

　　與構成鏡像電流源，且給漏極提供直流偏置，同時作為的恒流源負載。將鏡像直流電流源用等效恒流源代替，得到等效直流通路如圖6所示。

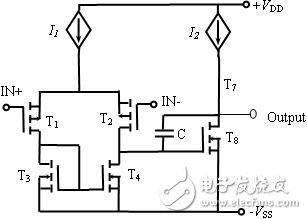

　　圖6

　　交流分析

　　差分輸入級中的、管構成交流鏡像電流源，，因而提供給的電流為，使單端輸出的差分電路達到雙端輸出的效果。電容C的作用是相位補償，用于防止自激振蕩。將輔助電路簡化后的等效交流通路如圖7所示。

　　圖7

　　其中，是恒流源的內阻。
