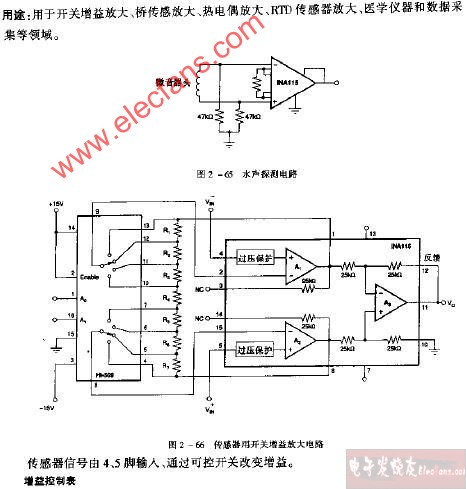

INA115傳感器用開關增益放大電路圖
INA115傳感器用開關增益放大電路圖
- 電路圖(495405)
相關推薦
INA115構成的開關增益儀表放大電路
關鍵詞：INA115 , 放大電路 , 開關 , 增益儀表 如圖所示為開關增益儀表放大電路(最少元件)。該電路采用二雙刀四擲模擬開關HI-509切換不同電阻，數字信號(低電平L、高電平H)輸入A0、A1選擇4種增益。不同的R1、R2、R3、R4電阻值可以組合成不同的4種增益組合，見下表。
