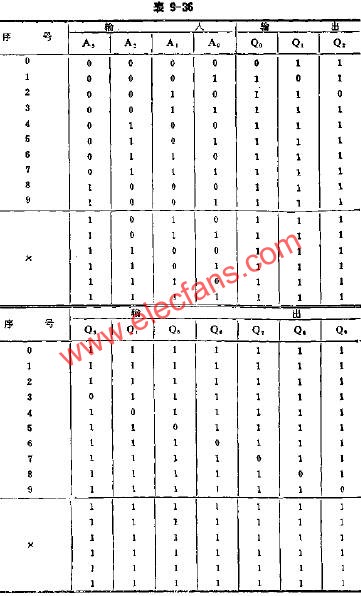

T331四線-十線譯碼器系BCD碼輸入,到十進輸出的通用譯碼器,它內部由八個反相器和十個4輸入端與非門組成.八個反相器連成四對,提供十個與非門譯碼的BCD輸入數據,對有效的BCD輸入完全譯碼,而當代表不存在狀態的偽碼輸入時,譯碼器的輸出端全是"1",即拒絕偽碼.T331四線-十線譯碼器的管腳外引線排列及功用如圖9.21所示.T331四線-十線譯碼器的真值表如表9.36所示.

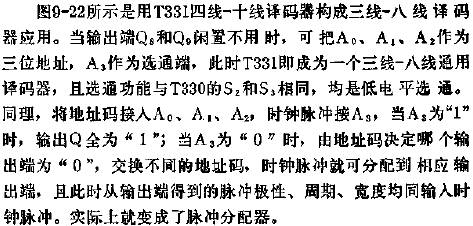

T331四線-十線譯碼器的應用線路圖
