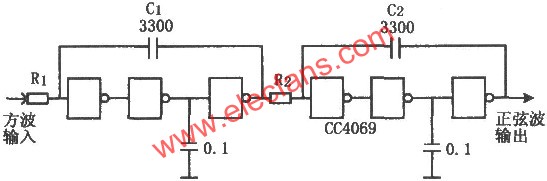

如圖所示為低成本積分電路。積分器一般都是用運算放大器構成，但用CMOS反相器CC4069也可構成積分器，并且其效果較好，成本非常低。用CMOS門組成積分器是利用它的線性區具備放大這一特點。電路中R1和R2可以改變，以適應頻率和幅度的要求。兩個0.1μF的電容作補償用，防止產生不必要的振蕩。集成電路也可采用其他反相形式的門電路，但必須是不帶緩沖，即單級的門。
CC4069構成的低成本積分器
