??? LTC2050HV 是零漂移運算放大器，采用 5 引腳或 6 引腳 SOT-23 和 SO-8 封裝。LTC2050 采用 2.7V 至 6V 單工作電源。LTC2050HV 采用 2.7V 至 ±5.5V 工作電源。電流消耗為 800μA，而且，采用 6 引腳 SOT-23 和 SO-8 封裝的器件版本提供了斷電功能 (低態有效)。LTC2050 雖然外形尺寸小巧，但 DC 性能卻絲毫不打折扣。典型輸入失調電壓和失調漂移分別為 0.5μV 和 10nV/oC。利用高于 130dB 的電源抑制比 (PSRR) 和共模抑制比 (CMRR)，對幾乎為零的 DC 失調和漂移提供了支持。

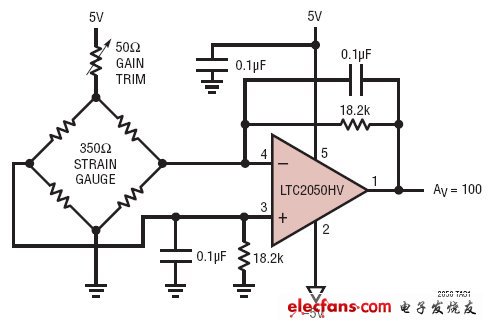

差分橋式放大器電路圖
