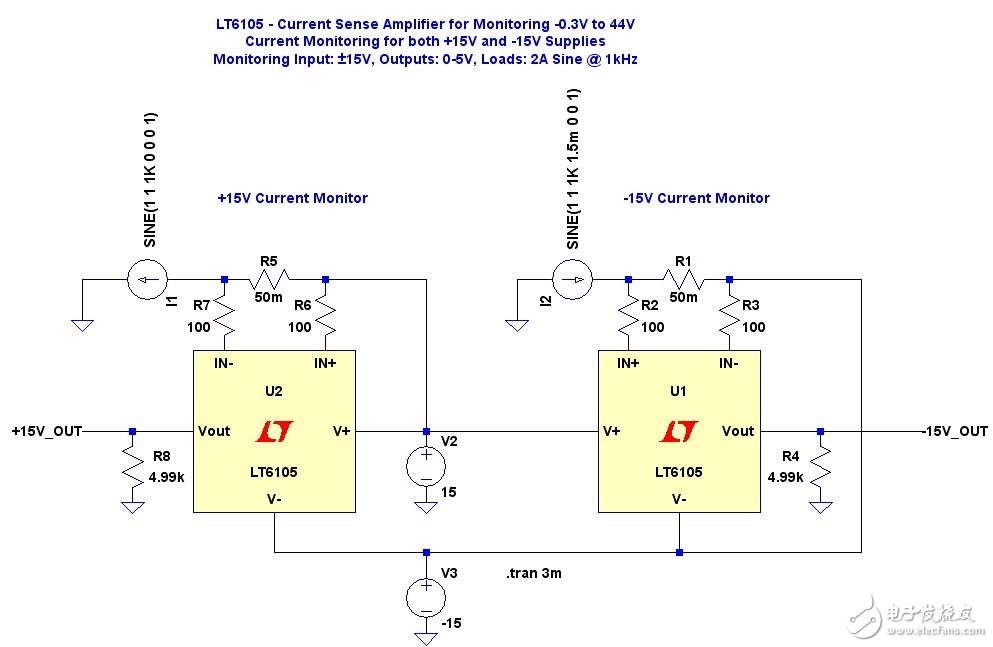

LT6105 的輸入共模范圍還使其適合于監視正電源或負電源。下面的電路示出的是將一個 LT6105 用作簡單的正電源監視器，以及把另一個 LT6105 用作簡單的負電源監視器的情形。請注意，兩個電路的原理圖實際上是相同的，它們均方便地使輸出參考于地。除了絕對最大額定值通常的約束條件之外，對負電源監視的唯一要求是：至該 LT6105 的負電源必需至少與其正在監視的電源有一樣負的情度。
電流檢測放大器可監視+15V和-15V電源電路圖
