什么是偏置電壓

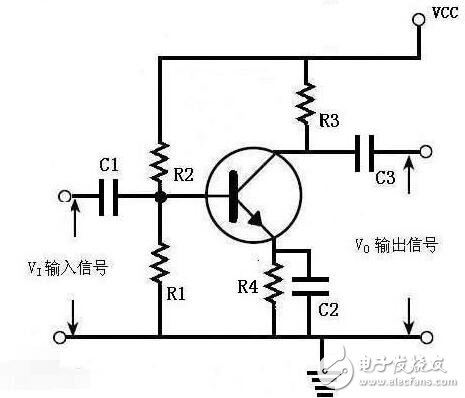

　　偏置電壓是指晶體管放大電路中使晶體管處于放大狀態時，基極-射極之間，集電極-基極之間應該設置的電壓。因為要使晶體管處于放大狀態，其基極-射極之間的pn結應該正偏，集電極-基極之間的pn應該反偏。

　　因此，設置晶體管基射結正偏，集基結反偏，使晶體管工作在放大狀態的電路，簡稱為偏置電路。直流偏置電壓是指晶體管放大電路中使晶體管處于放大狀態時，基極-射極之間及集電極-基極之間應該設置的電壓。

　　單電源供電的運放是不可能輸出負電壓的?？捎玫姆椒ǎ?/p>

　　1、對輸入信號進行電位平移，抬高成為正電壓再送運放。例如傳感器1腳不要接地，改接到1/2Vcc上；或者用一個阻值等同于R2的電阻，從Vcc接到同相端（信號會損失一半?。?。

　　2、如果信號永遠是負值，把跟隨器改成反相放大器，把負輸入電壓放大成正的輸出電壓。

　　運放偏置電壓怎么測量？

　　總體來說主要有兩種測試方法， 一種是讓輸入偏置電流流入一個大的電阻，從而形成一個失調電壓，然后放大失調電壓并進行測量，這樣就可以反算出輸入偏置；另一種方法是讓輸入偏置電流流入一個電容，用電容對這個電流進行積分，這樣只要測和電容上的電壓變化速率，就可以計算出運放的偏置電流。

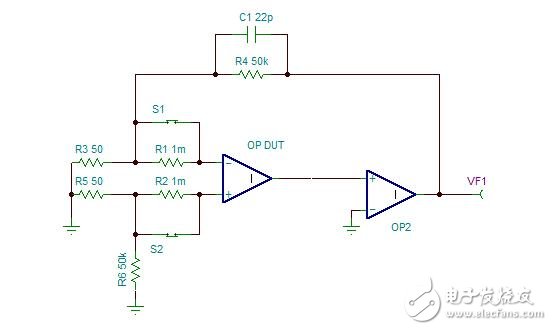

　　先介紹第一種方法，具體電路如下圖所示，C1是超前補償電容以防止電路的振蕩，根據實際電路選擇。OP2是測試輔助運放，需選低偏置電壓和低偏置電流的運放。測試步驟和原理下面一步一步進行推算。

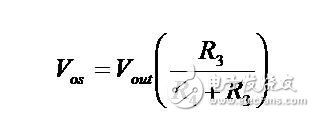

　　（1）首先測試運放的失調電壓。關閉S1和S2，測試出OP2運放的輸出電壓記下Vout 。則輸入失調電壓為：

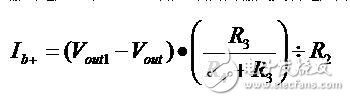

　?。?）打開S2，待測運放的Ib+流入R2，會形成一個附加的失調電壓Vos1，測試出OP2運放的輸出電壓記下Vout1。則運放同向輸入失調電壓為：

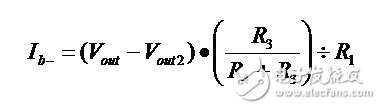

　?。?）關閉S2，打開S1，待測運放的Ib-流入R1，會形成一個附加的失調電壓Vos2，測試出OP2運放的輸出電壓記下Vout2。則運放反向輸入失調電壓為：

　?。?）運放輸入偏置電流為

　　Ib=［（Ib+）+（Ib-）］/2
