一、什么是放大電路？

　　放大電路義稱為放大器，它是使用最為廣泛的電子電路之一、也是構成其他電子電路的基礎單元電路。所謂放大，就是將輸人的微弱信號（簡稱信號，指變化的電壓、電流等）放大到所需要的幅度值且與原輸入信號變化規律一致的信號，即進行不失真的放大。只有在不失真的情況下放大才有意義。放大電路的本質是能量的控制和轉換，根據輸入回路和輸出回路的公共端不同，放大電路有三種基本形式：共射放大電路、共集放大電路和共基放大電路。

　　放大電路的特點：

　　1、有靜態和動態兩種工作狀態，所以有時往往要畫出它的直流通路和交流通路才能進行分析；

　　2、電路往往加有負反饋，這種反饋有時在本級內，有時是從后級反饋到前級，所以在分析這一級時還要能“瞻前顧后”。在弄通每一級的原理之后就可以把整個電路串通起來進行全面綜合。

　　二、什么是微變等效電路？

　　微變等效電路是當電路中某一部分用其等效電路代替之后，未被代替的部分電壓和電流均不發生變化，也就是說電壓和電流不變的部分只是等效部分以外的電路。

　　微變等效電路特點：

　?、?微變等效電路的對象只對變化量。因此，NPN型管和PNP型管的等效電路完全相同。

　?、?微變等效電路是在正確的Q點上得到的，如Q點設置錯誤，即Q點選在飽和區或截止區時，等效電路無意義。

　?、?不能用微變等效電路求靜態工作點。

　　④ 微變等效電路中的電壓和電流全部用交流量的有效值表示，電壓和電流的方向按網絡的定義方向，不要隨意改變。

　　輸入回路的微變等效電路

　　從晶體管的輸入特性曲線可見，共射極接法的晶體管的輸入回路可用管子的輸入電阻 來等效代替。其輸入回路的等效電路如圖左半部所示。

　　工作中rbe用下式估算：

　　IE是發射極靜態電流，單位為mA。

　　從晶體管的輸出特性曲線可見。晶體管輸出回路可以等效為一個受控的恒流源，如圖右半部分所示。

　　三、放大電路的微變等效電路

　　畫放大電路的微變等效電路的步驟是：

　?。?）畫出晶體管的微變等效電路，標定基極B、集電極C、發射極E和公共地的位置。

　?。?）將直流電源UCC及所有的電容短路（將放大電路轉換成交流通路），再將其它元件對號入座。

　　四、放大器的性能分析

　　畫出微變等效電路以后，就可以用求解線性電路的方法計算放大器的主要性能指標，包括電壓放大倍數 、輸入電阻ri和 輸出電阻ro 。

　　1．電壓放大倍數

　　當放大電路的輸出端開路時，

　　2．輸入電阻 ri

　　放大電路對信號源來說是一個負載，可以用一個電阻等效代替，這個電阻既是信號源的負載，又是放大電路的輸入電阻。輸入電阻定義為放大電路的輸入電壓與輸入電流之比值，即

　　通常要求放大器的輸入電阻高一些， ri愈大，放大電路從信號源吸取的電流愈小，減輕信號源的負擔。

　　3．放大電路的輸出電阻ro

　　對負載（或后一級放大電路）來說，放大電路相當于一個具有內阻ro 和Uo‘恒壓源的信號源，這個等效電源的內阻ro 就是放大電路的輸出電阻。

　　ro越小，負載變化時，輸出電壓的變化也越小，說明放大電路帶負載能力越強。

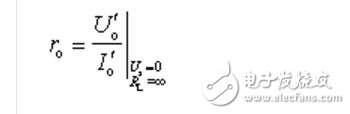

　　放大電路的輸出電阻ro ，定義為

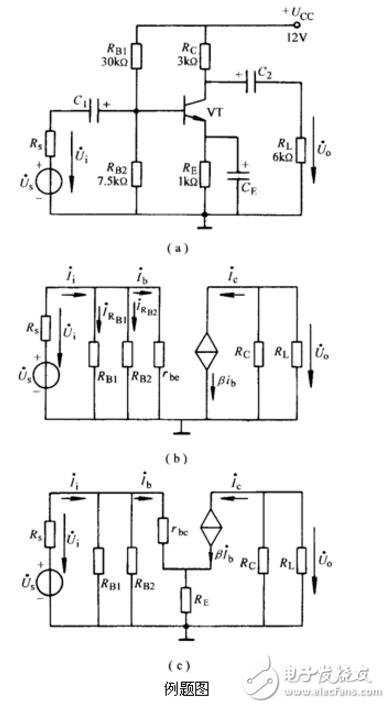

　　【例1】 在圖所示電路中，若晶體管為3DG100，已知在工作點處β=40 ，設UBE =0.7V。

　?。?）計算靜態工作點；

　?。?）求rbe ；

　?。?）計算電壓放大倍數 ；

　　（4）若 CE 開路，再計算電壓放大倍數 ；

　?。?） CE未斷開時，求放大電路的輸入電阻 ri、輸出電阻 rO。/

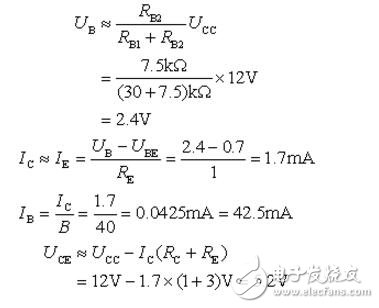

　　解：（1）確定靜態工作點。

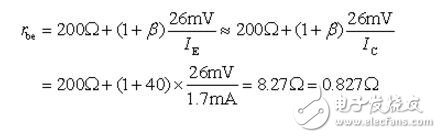

　　（2）求 rbe 。

　?。?）求 。

　　畫出微變等效電路如圖。

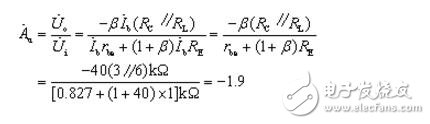

　?。?）當CE開路時，微變等效電路如圖。

　　可見，在CE 開路時，電路的放大能力大大減小，因而在分壓式靜態工作點穩定電路中，通常需加旁路電容CE。

　　（5）由上圖的圖微變等效電路得

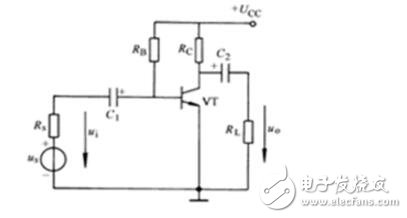

　　【例2】共發射極基本放大電路如圖所示，已知UCC=12V ，RC =3KΩ，RL=3KΩ，RA=24KΩ晶體管的β=40 。

　?。?）估算靜態值Ia 、Ic 和uce ；

　?。?）求出 A U、ri 、r0 。

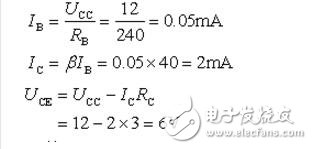

　　解：（1）確定靜態工作點

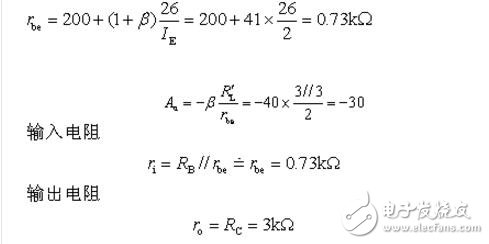

　?。?）放大倍數
