AP3029驅動串聯WLED應用方案：
通常，小尺寸的顯示屏幕上需要 2~6 顆 WLED 做背光，普通WLED 一般工作在3.2V/20mA,

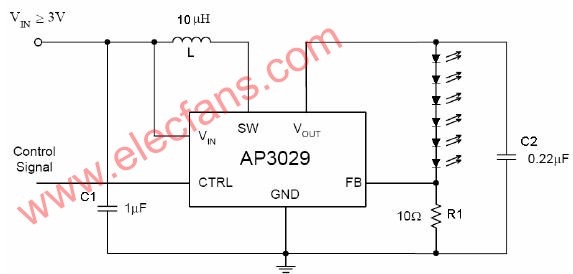

圖1 即為基于AP3029 設計的6 顆串聯WLED 驅動電路。根據屏幕尺寸不同可以調
整 WLED 的數目。
AP3029驅動串聯WLED方案及應用電路
- AP3029(8214)
