ACT112 降壓-升壓電路(應用電路)

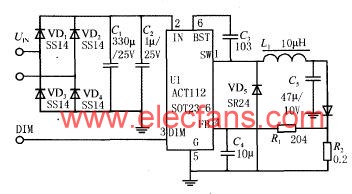

圖四 基于ACTl12 的MR16 LED驅動器電路

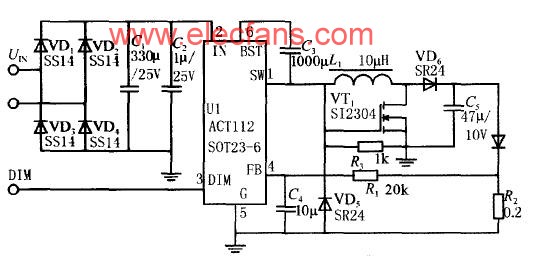

圖五
圖5與圖4相比，增加了VT1 、R3' VD6三個元件，工作原理簡述如下ACT112的SW端與內部開關管組成降壓電路， VT 1 、Ll 、VD6組成升壓電路，當Uin
