74LS系列是低功耗肖特基，TTL電平，其低電平和高電平分別為0.8和V2.4，輸入的開路為高電平，輸出下拉強上拉弱，只能用5V的工作電壓，一般高電平的驅動能力為5mA，低電平為20mA。74ls系列有很多，本文主要拿74hc595與74hc573作比較，看看兩個區別在哪里。

74hc595與74hc573

　　74HC595是硅結構的CMOS器件， 兼容低電壓TTL電路，遵守JEDEC NO.7A標準。74HC595具有8位移位寄存器和一個存儲器，三態輸出功能。 移位寄存器和存儲器有相互獨立的時鐘。數據在SH_cp（移位寄存器時鐘輸入）的上升沿輸入到移位寄存器中，在ST_cp（存儲器時鐘輸入）的上升沿輸入到存儲寄存器中去。如果兩個時鐘連在一起，則移位寄存器總是比存儲寄存器早一個脈沖。移位寄存器有一個串行移位輸入（Ds），和一個串行輸出（Q7’），和一個異步的低電平復位，存儲寄存器有一個并行8位的，具備三態的總線輸出，當使能OE時（為低電平），存儲寄存器的數據輸出到總線。8位串行輸入/輸出或者并行輸出移位寄存器，具有高阻關斷狀態。將串行輸入的8位數字，轉變?yōu)椴⑿休敵龅?位數字，例如控制一個8位數碼管，將不會有閃爍。

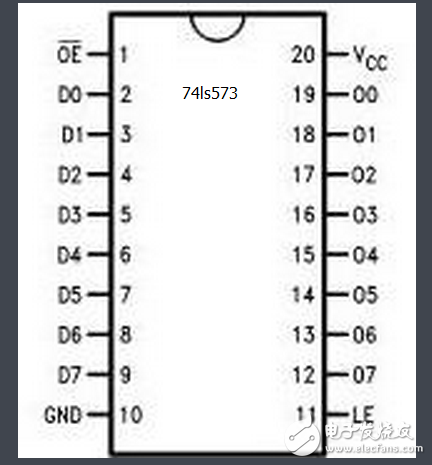

　　74HC573是擁有八路輸出的透明鎖存器，輸出為三態門，是一種高性能硅柵CMOS器件。74HC573器件的輸入是和標準CMOS輸出兼容的，加上拉電阻他們能和LS/ALSTTL輸出兼容。

74hc595與74hc573工作原理與特點的區別

　　74HC573工作原理：74HC573的八個鎖存器都是透明的D型鎖存器，當使能（G）為高時，Q輸出將隨數據（D）輸入而變。當使能為低時，輸出將鎖存在已建立的數據電平上。輸出控制不影響鎖存器的內部工作，即老數據可以保持，甚至當輸出被關閉時，新的數據也可以置入。這種電路可以驅動大電容或低阻抗負載，可以直接與系統總線接口并驅動總線，而不需要外接口。特別適用于緩沖寄存器，I/O通道，雙向總線驅動器和工作寄存器。

　　74HC595是具有8位移位寄存器和一個存儲器，三態輸出功能。移位寄存器和存儲器是分別的時鐘。數據在SHcp的上升沿輸入，在STcp的上升沿進入的存儲寄存器中去。如果兩個時鐘連在一起，則移位寄存器總是比存儲寄存器早一個脈沖。移位寄存器有一個串行移位輸入（Ds），和一個串行輸出（Q7’），和一個異步的低電平復位，存儲寄存器有一個并行8位的，具備三態的總線輸出，當使能OE時（為低電平），存儲寄存器的數據輸出到總線。

?

74hc595與74hc573驅動數碼管上的區別

　　使用573還是595 最主要有兩個目的 節省IO口和增加驅動電流（單片機的IO口的電流有限可能驅動不了多個數碼管）。內部當然也得有鎖存器，鎖存器的作用就是給個信號，他就鎖住了（保持信號）573需要8條信號線并行輸入?？刂?個輸出口595 2條spi串行就夠控制8個輸出口。

?
