LM317是美國國家半導體公司的三端子可調整穩壓IC。其它各大集成電路生產商均有同類產品可供選用，是使用極為廣泛的穩壓IC。

　　LM117/LM317的輸出電壓范圍是1.2V至37V，負載電流最大為1.5A。它的使用非常簡單，僅需幾個外接電阻來設置輸出電壓。此外它的線性調整率和負載調整率也比標準的固定穩壓器好。 LM117/LM317內置有過載保護、安全區保護等多種保護電路。通常LM117/LM317不需要外接電容，除非輸入濾波電容到LM117/LM317輸入端的連線超過6英寸（約15公分）。使用輸出電容能改變瞬間反應速度。調整端使用濾波電容能得到比標準三端穩壓器高的多的紋波抑制比。

　　一、集成電路LM317的多種應用電路

　　LM317是一種價格便宜使用方便的集成可調穩壓電路，應用廣泛。給該集成電路加一些簡單的外圍電路，可以擴大它的應用范圍，使它發揮更大作用，下面作一下介紹。

　　這個電路是LM317最基本的應用電路，在使用的過程中要注意最小壓差不得小于4V和最大壓差不得大于37V，小于4V電路將不工作，大于37V將導致集成電路的損壞。

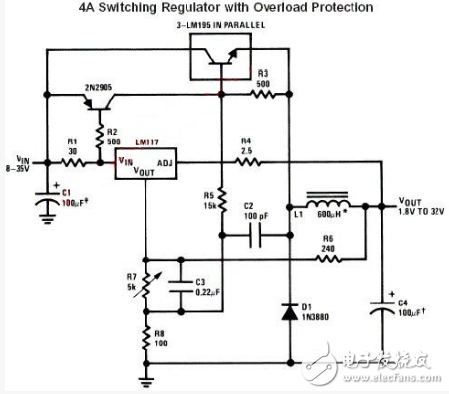

　　在需要使用大電流的情況下可用大功率管對電路進行擴流，這個電路是使用PNP型大功率三極管對LM317進行擴流。

　　這個電路是使用NPN型大功率三極管進行擴流，效果很好，我曾經將電流擴到5A，電路仍然工作穩定。

　　具有限流保護的充電電路Iom=0.6/1=0.6A，調整R3可調整充電電流。

　　12V恒壓充電電路。

　　高穩定度的集成穩壓電路。

　　0～30V連續可調的集成穩壓電路

　　高精度高穩定性的+10V穩壓電源電路。

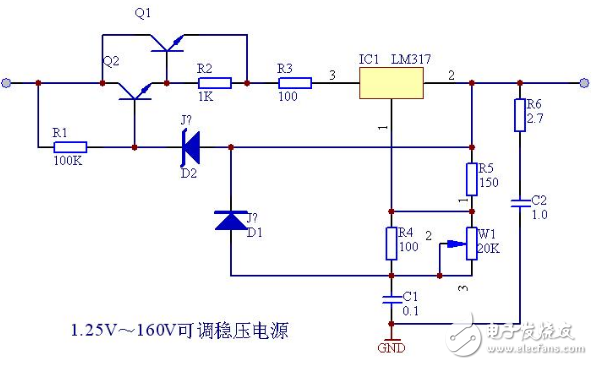

　　1.25～160連續可調的集成穩壓電源。

　　以上幾款電路在實際使用中應用較多，尤其是喜歡動手的朋友，都希望自己有一臺連續可調，輸出電流大的穩壓電源，用LM317加擴流的方式是個不錯的選擇。而1.25～160V連續可調的穩壓電源對維修電視和需要較高直流電壓的場合比較適用。恒流源電路對大功率LED的供電是個不錯的選擇。

　　二、LM317擴流電路

　　當負載電流大于三端可調集成穩壓器標稱電流值時，可用擴流的辦法來解決。

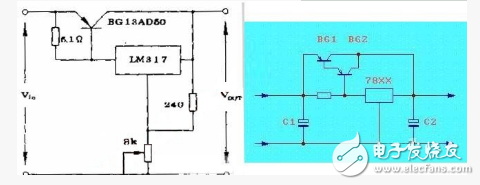

　　如圖1所示的電路是用一只PNP大功率管來擴流，一只3AD53大功率管可將電流擴至6A，一只尚不夠時，可用二只、多只大功率管并聯，如用三只可擴至18A。

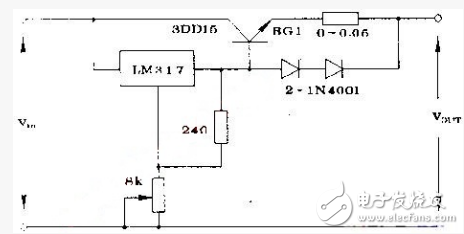

　　圖2所示的電路，是用NPN型大功率管來擴流的實例。這時一只3DD15可提供負載5A電流、LM317可提供1.5A電流，輸出端約可提供6.5A電流。這時，兩只二極管起隔離作用，兩只或多只大功率管并聯也可將電流擴至更大。

　　當LM穩壓器標稱電流為0.1A，而負載電流又需很大時，這時擴流的辦法是：可由LM317首先驅動一只功率較小的功率管，再由較小功率的大功率管驅動一只或數只更大功率的管子。

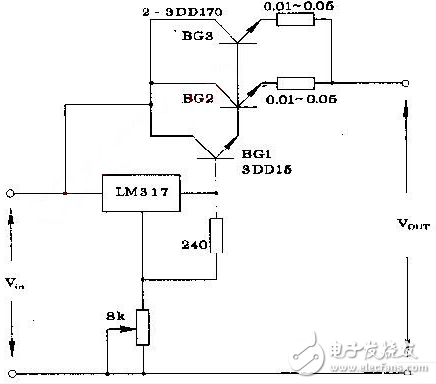

　　如圖3所示的電路即由LM317首先驅動BGl—3DDl5，再由GBl驅動BG2、BG3——兩只3DDl70管子，這時，穩壓器可輸出20A的電流。

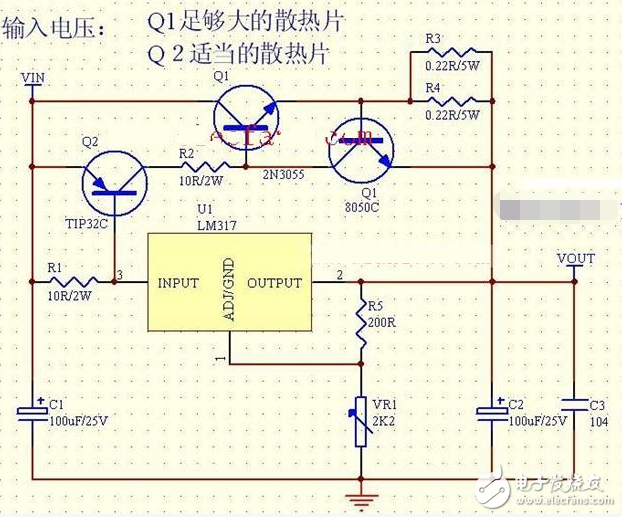

　　如圖2N3055用作擴流，由于5A電流存在危險，最好兩個并聯使用，比較安全。

　　如圖LM317的1-2管腳是基準電壓，輸出電壓要減去功率管的B-E結電壓。B-E結電壓會隨著管溫度的上升而降低。

　　如圖為并聯擴流電路，由兩個LM317組成。輸入電壓為25V，輸出電流為3A。輸出電壓可調范圍為：1.2~22V。該電路中的集成運放741是用來平衡穩壓器的輸出電流的。改變電阻R5可調節輸出電壓的數值。

　　三、LM317穩壓電路

　　LM317并連

　　LM317跟蹤穩壓

　　四、LM317構成的恒流并聯穩壓電源電路圖

　　如圖所示為恒流并聯式穩壓電源。它具有高速、低噪聲、低內阻的特點。采用LM317作為恒流源，可為負載提供560mA的恒定電流。場效應管2SR3D和發光管提供低噪聲的基準電壓。LM741（運放）作為誤差放大器，對基準電壓和取樣電壓進行比較和放大。兩只3DD15用來調整輸出電壓，以達到穩定輸出電壓的目的。
