51單片機控制74HC595驅動的編程要點

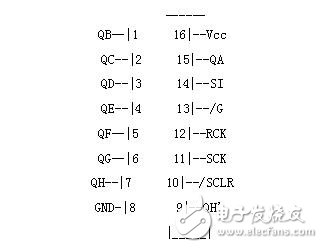

　　51單片機控制74HC595驅動的編程要點：74595外形圖

　　74595的數據端：

　　QA--QH： 八位并行輸出端，可以直接控制數碼管的8個段。

　　QH‘： 級聯輸出端。我將它接下一個595的SI端。

　　SI： 串行數據輸入端。 74595的控制端說明：

　　/SCLR（10腳）： 低點平時將移位寄存器的數據清零。通常我將它接Vcc。

　　SCK（11腳）：上升沿時數據寄存器的數據移位。QA--》QB--》QC--》。。。--》QH；下降沿移位寄存器數據不變。（脈沖寬度：5V時，大于幾十納秒就行了。我通常都選微秒級） RCK（12腳）：上升沿時移位寄存器的數據進入數據存儲寄存器，下降沿時存儲寄存器數據不變。通常我將RCK置為低點平，當移位結束后，在RCK端產生一個正脈沖（5V時，大于

　　幾十納秒就行了。我通常都選微秒級），更新顯示數據。

　　/G（13腳）： 高電平時禁止輸出（高阻態）。如果單片機的引腳不緊張，用一個引腳控制它，可以方便地產生閃爍和熄滅效果。比通過數據端移位控制要省時省力。

　　注意：

　　1）74164和74595功能相仿，都是8位串行輸入轉并行輸出移位寄存器。74164的驅動電流（25mA）比74595（35mA）的要小，14腳封裝，體積也小一些。

　　2）74595的主要優點是具有數據存儲寄存器，在移位的過程中，輸出端的數據可以保持不變。這在串行速度慢的場合很有用處，數碼管沒有閃爍感。

　　3）595是串入并出帶有鎖存功能移位寄存器，它的使用方法很簡單，在正常使用時SCLR為高電平，G為低電平。從SER每輸入一位數據，串行輸595是串入并出帶有鎖存功能移位寄存器，它的使用方法很簡單，如下面的真值表，在正常使用時SCLR為高電平，G為低電平。從SER每輸入一位數據，串行輸入時鐘SCK上升沿有效一次，直到八位數據輸入完畢，輸出時鐘上升沿有效一次，此時，輸入的數據就被送到了輸出端。入時鐘SCK上升沿有效一次，直到八位數據輸入完畢，輸出時鐘上升沿有效一次，此時，輸入的數據就被送到了輸出端。

　　步驟：

　　其實，看了這么多595的資料，覺得沒什么難的，關鍵是看懂其時序圖，說到底，就是下面三步（引用）：

　　第一步：目的：將要準備輸入的位數據移入74HC595數據輸入端上。

　　方法：送位數據到 P1.0。

　　第二步：目的：將位數據逐位移入74HC595，即數據串入

　　方法：P1.2產生一上升沿，將P1.0上的數據移入74HC595中。從低到高。

　　第三步：目的：并行輸出數據。即數據并出

　　方法：P1.1產生一上升沿，將由P1.0上已移入數據寄存器中的數據

　　送入到輸出鎖存器。

　　說明： 從上可分析：從P1.2產生一上升沿（移入數據）和P1.1產生一上升沿 （輸出數據）是二個獨立過程，實際應用時互不干擾。即可輸出數據的同時移入數據。而具體編程方法為：

　　如：R0中存放3FH，LED數碼管顯示“0”

　　無插件，無病毒

　　*****接口定義：

　　DS_595 EQU P1.0 串行數據輸入（595-14）

　　CH_595 EQU P1.2 移位時鐘脈沖（595-11）

　　CT_595 EQU P1.1 輸出鎖存器控制脈沖（595-12）

　　*****將移位寄存器內的數據鎖存到輸出寄存器并顯示

　　OUT_595：

　　CALL WR_595 調用移位寄存器接收一個字節數據子程序

　　CLR CT_595 拉低鎖存器控制脈沖

　　NOP

　　12 11 號引腳接脈沖信號 14號接高電平

　　13號引腳接低電平
