實驗結果 - 基于SG3525的220V逆變器用直流升壓電路的設計與特性分析

3、實物圖和實驗結果

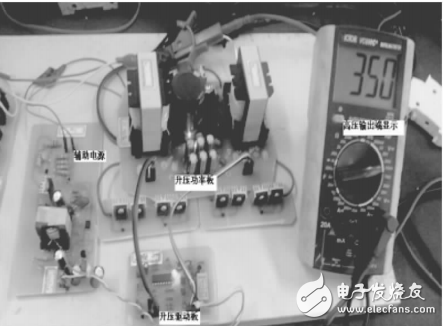

如圖5所示，本文所述設計由輔助電源（左側）、升壓功率板（右上）、升壓驅動板（右下）三部分組成。由SG3525芯片控制的驅動板在輔助電源（輸出DC12V）的供電下，對功率板電路的MOSFET進行開關控制，輸出端經過整流濾波后輸出穩定的高壓直流電。

基于SG3525的220V逆變器用直流升壓電路的設計與特性分析

圖5 ?升壓電路實物圖

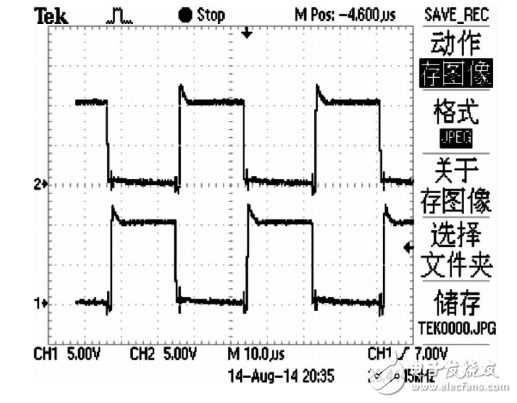

SG3525的兩路互補PWM信號經驅動增強電路輸出波形如圖6所示。

基于SG3525的220V逆變器用直流升壓電路的設計與特性分析

圖6 ?互補PWM波形

從圖6可以看出，兩路PWM信號因帶死區時間設置（防止同時導通），占空比均小于50％，輸出該P(yáng)WM波有一個上升高度為1．2V，時間跨度為2．5μS的小毛刺，因不影響電路正常工作，為簡化電路，未做特殊處理。

4、結論

本設計主電路采用DC－DC推挽升壓拓?fù)?，變壓器采取初并次串結構，通過SG3525芯片的高效PWM控制，所設計的直流升壓電路輸出電壓穩定，轉換效率高，在光伏逆變以及車載逆變領域有著重要的實際應用價值。
