對講擴音器電路

對講擴音器電路

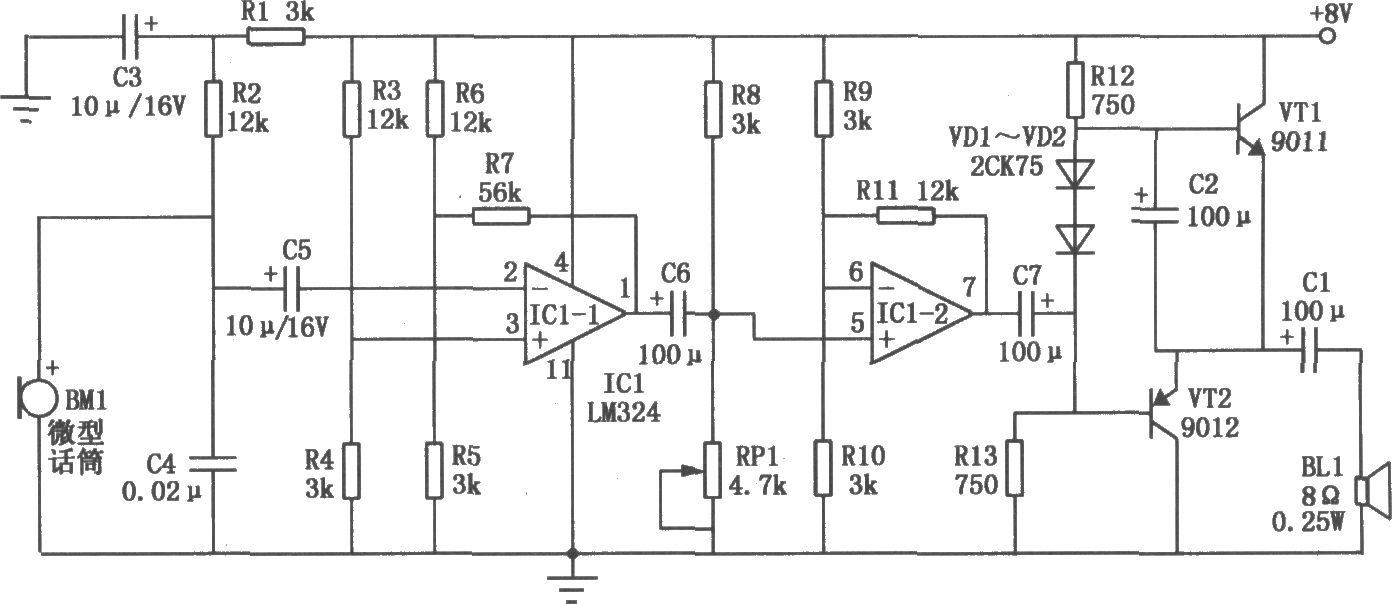

如圖畫出了對講擴音器一個方向的電路(另一個方向的電路與此完全同)。其核心元件是ICl四運放集成電路LM324，對講兩個方向的放大電路各使用其中兩個運算放大器。話筒BM1采用靈敏度很高的微型駐極體發話器，其型號為84G9，焊接時應注意正負極性。兩級運放ICl-1、ICl-2及外圍元件構成固定偏置的負反饋放大器。R7、R11為負反饋電阻，用來改善電路的穩定性。電位器RPl用于工作點的微調，使波形上下對稱，可減小非線性失真。ICl-2輸出的音頻信號經三極管VTl、VT2組成的互補射隨功率放大電路放大后，推動喇叭BLl發出響亮的聲音。電阻Rl、電容C3組成退耦濾波電路，用來減小電源交流聲。
