音量調節電路見圖9。音頻信號由Vi 端輸入,經分壓電阻R11 和隔直電容加到由R1～R10 構成的加／減電阻網絡。CD40192 為十進制加／減計數器,“與非”門YF3、YF4構成低頻振蕩器,“與非”門YF1、YF2 分別為加計數端CPU 和減計數端CPD 的計數閘門。

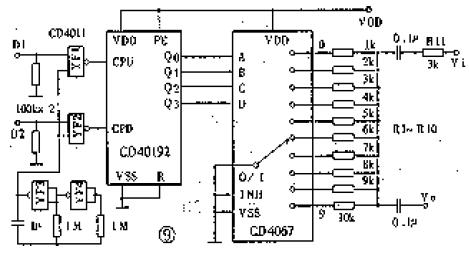

圖 9 音量調節電路
當D1 端為高電平時,閘門YF1 開通,低頻脈沖經YF1 加到CD40192的CPU 端,使其作加法計數,輸出端Q0～Q3 數據增大,使16 路模擬開關的刀向低端轉換,順序接通R1～R10,接通的電阻增大,經與R11 分壓后,使輸出音頻信號Vo 增大;當D2 端為高電平時,閘門YF2 開通,低頻脈沖經YF2 加到CD40192 的CPD 端,使其作減法計數,輸出端Q0～Q3數據減小,使16 路模擬開關的刀向高端轉換,順序接通R10～R1,接通的電阻減小,經與R11 分壓后,使輸出音頻信號Vo減小。
