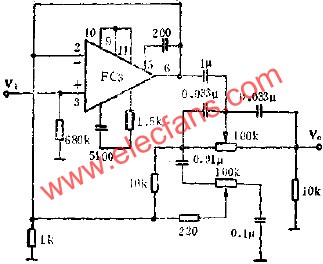

FC3組成反饋、阻容衰減式音調控制電路的應用實例之二如圖所示.
圖中線路是采用阻容衰減式的反饋組合線路,將輸出端的信號經地這高,低衰減,然后再輸出,同時反饋到運算放大器的相端.圖中防振,消振,調零端等均與應用之一相同.
FC3組成反饋、阻容衰減式音調控制電路的應用
