甲類單端膽管FD422制作2×12W功放電路圖

筆者選擇?FD422?管(FU7?管的直熱型)制作了一部甲類單端功放?,配以靈敏度為
91dB?的音箱?,音色不凡。

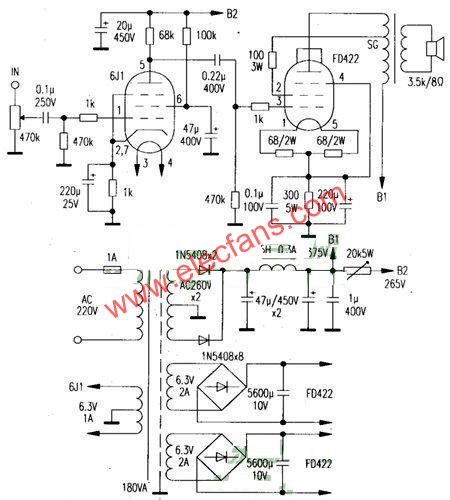

單聲道電路如圖?,另一聲道相同。前級用?6J1?管?,功放管用曙光?FD422?,同類管有
南京?FD422、FU25?,進口管有?2E22、2P22?等。FD422?參數為燈絲?6.?3??0.?9A?,最大陽
極電壓?750V(屏流?55mA)?,屏耗?40W?,根據屏耗估算最大甲類輸出功率為?40W?×1/3?,
約為?13.3W。輸出變壓器選用長沙美樂電子廠產品?,型號為?3.?5k/30A?,頻響為?20Hz
～54kHz。電源變壓器容量大于?180VA?,加屏蔽罩。電解用國產老式鋁殼天和牌?,耦
合電容用油浸電容。焊機完畢經調整煲機?,反復幾次即告成功。
