模擬聲音樂門鈴是采用專用的模擬聲音樂IC,它與普通音樂IC一樣,也是典型的CMOS電路.它內存若干個音符,當門鈴受到觸發時,內存模擬聲信號即被讀出.用于門鈴的常用模擬聲響有"叮冬"和"叮當"等種.

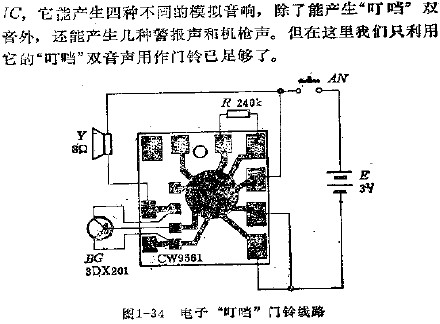

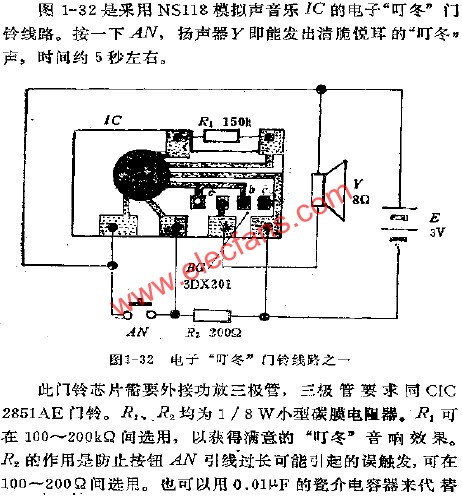

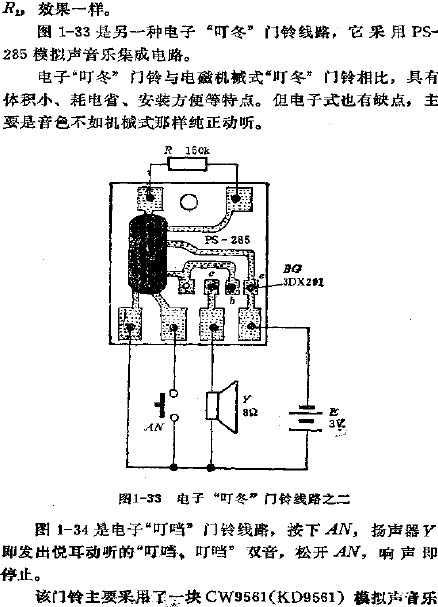

模擬聲音樂門鈴電路圖3例
