lm337可調穩壓電路圖

LM117/LM317 的輸出電壓范圍是 1.2V 至 37V，負載電流最大為 1.5A。它的使用非常簡單，僅需兩個外接電阻來設置輸出電壓。此外它的線性調整率和負載調整率也比標準的固定穩壓器好。LM117/LM317 內置有過載保護、安全區保護等多種保護電路。

　　通常 LM117/LM317 不需要外接電容，除非輸入濾波電容到 LM117/LM317 輸入端的連線超過 6 英寸（約 15 厘米）。使用輸出電容能改變瞬態響應。調整端使用濾波電容能得到比標準三端穩壓器高的多的紋波抑制比。

　　LM117/LM317 能夠有許多特殊的用法。比如把調整端懸浮到一個較高的電壓上，可以用來調節高達數百伏的電壓，只要輸入輸出壓差不超過 LM117/LM317 的極限就行。當然還要避免輸出端短路。還可以把調整端接到一個可編程電壓上，實現可編程的電源輸出。電路應用    為前置級音響電路、精密電路、電子制作等對電源要求實現高精度供電的電路，其內阻小，電壓穩定，噪音極低，輸出紋波小（輸出端僅用100uf），能有效的保證NE5532、NE5535等音響電路的高度穩定工作，提高瞬態特性和高頻特性。（實際使用效果比LM78xx、LM79xx等穩壓模塊好）
特性簡介可調整輸出電壓低到 1.2V。
    保證 1.5A 輸出電流。
    典型線性調整率 0.01%。
    典型負載調整率 0.1%。
    80dB 紋波抑制比。
    輸出短路保護。
    過流、過熱保護。
    調整管安全工作區保護。
    標準三端晶體管封裝。

電壓范圍

    輸入輸出最小壓差降為0.2V

    LM117/LM317 1.25V 至 37V 連續可調。封裝形式

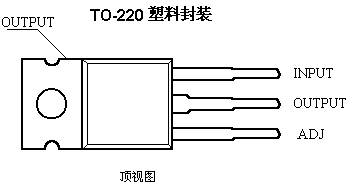

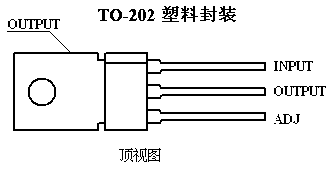

    TO-220 塑料封裝，TO-3 鋁殼封裝，TO-202 塑料封裝，TO-39 金屬封裝

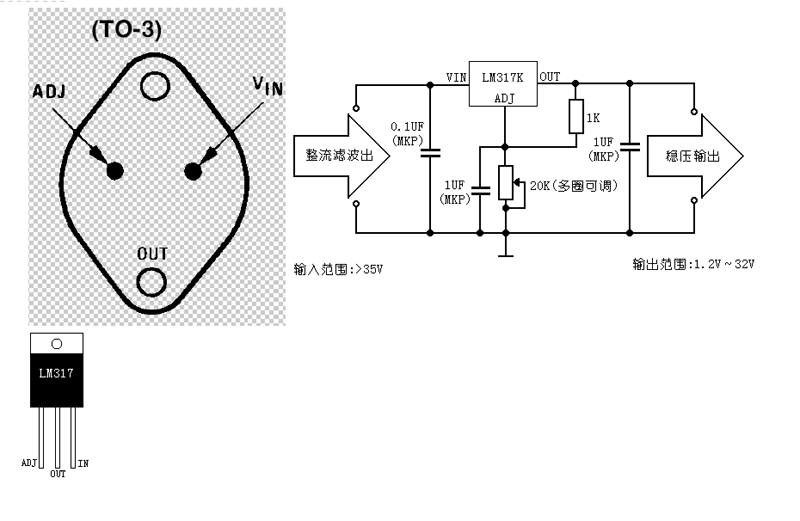

應用電路圖：LM317

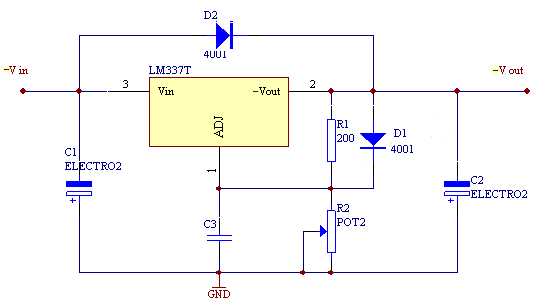

LM337

1，2腳之間為1.25V電壓基準。為保證穩壓器的輸出性能，R1應小于240歐姆。改變R2阻值即可調整穩壓電壓值。D1，D2用于保護LM317/337。
