電源插座延時開關電路圖

家用電器、照明燈等電源的開或關，常常需要在不同的時間延遲后進行，本電源插座即可滿足這種不同的需要。

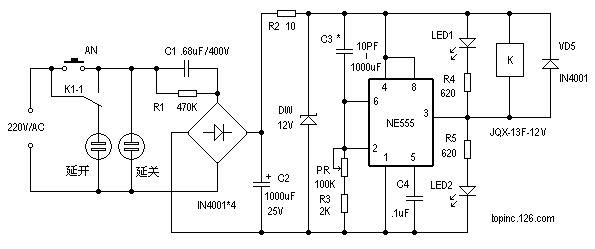

工作原理：電路如圖所示，它由降壓、整流、濾波及延時控制電路等部分組成。

　　按下AN，12V工作電壓加至延遲器上，這時NE555的②腳和⑥ 腳為高電平，則NE555的③ 腳輸出為低電平，因此繼電器K得電工作，觸點K1-1向上吸合，這時“延關”插座得電，而“延開”插座無電。
　　這時電源通過電容器C3 、電位器RP、電阻器R3至“地”，對C3進行充電，隨著C3上的電壓升高，NE555的②、⑥腳的電壓越來越往下降，當此電壓下降至2/3Vcc 時，NE555的③腳輸出由低電平跳變?yōu)楦唠娖剑@時繼電器將失電而不工作，則其控制觸點恢復原位，則“延關”插座失電，而“延開”插座得電。就這樣滿足了不同的需求，LED、LED2作相應的指示。
　　本電路只要元器件是好的，裝配無誤，裝好即可正常工作。
　　延時時間由C3及PR+R3的值決定，T≈1.1C3(PR+R3)。RP指有效部分。C3可用數(shù)十pF至1000μF的電容器，(PR+R3)的值可取2K～10MΩ。
　　C1的耐壓值應≥400V，R1的功率應≥2W，AN按鈕開關可選用K-18型的，繼電器的型號為JQX-13F-12V。其它元器件無特殊要求
