12v穩壓可調電路圖

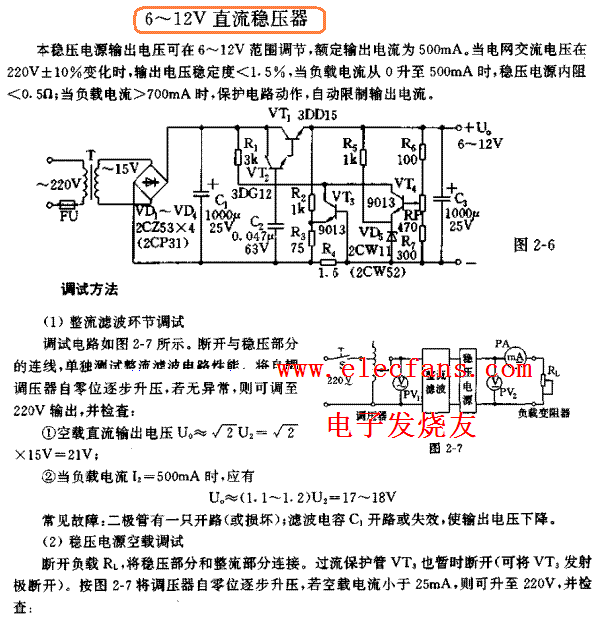

6--12V直流穩壓器：可在6到12V范圍可調。

3--12V可調電路圖

一個基本的穩壓源的設計，沒有采用78XX、79XX等專用芯片，僅僅使用三極管（MOS管）作穩壓電路。

性能參數：

電壓范圍：3～12V可調
最大輸出電流：400mA
紋波：<10mV

該電路圖經過實踐驗證，需要注意的是，當測試最大輸出電流時，MOS管必須接散熱片，否則很容易過熱燒毀。不過在實際使用中，還是使用專用芯片（78XX、79XX等）作穩壓部分好。
