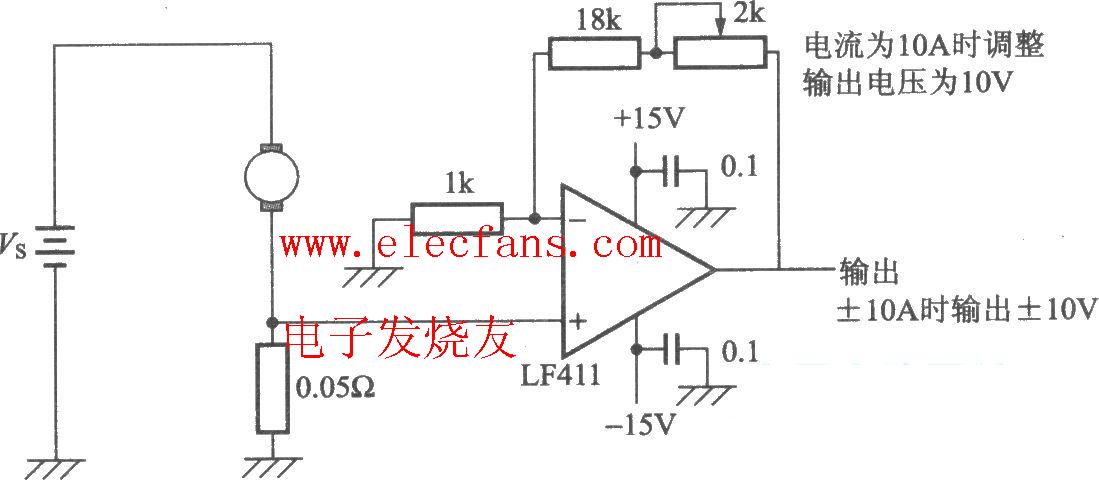

電流檢測電路：電流為10A時調整輸出電壓為10V。

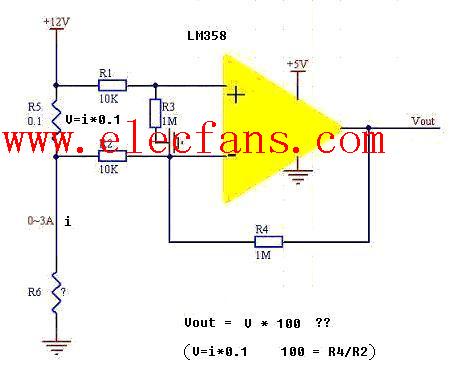

R6為負載，Vout主要用來反映電流 I的情況，對于電流的檢測可用低端（指檢流電阻串連到地）或高端（檢流電阻串連到高電壓端）。這個電路的輸出計算有點難度，特放這塊。它的電流只能檢測到0～0.5A（因?yàn)檫\(yùn)方的電壓只有5V）。LM358 pdf datasheet .
電流檢測電路
- 檢測電路(57715)
- 電流(128606)
